| Umum |
| Platform SDR, Bentuk Gelombang |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Jaringan seluler MANET+MIMO |
| Teknologi MIMO |
Pengkodean ruang-waktu, Penerimaan Keragaman, Pembentukan berkas TX /RX, Multiplexing Spasial |
| Sensitivitas Penerimaan |
-103dBm@5MHz BW |
| Lebar Pita Saluran |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, transceiver frekuensi antena ganda 40MHz+40MHz dari agregasi operator), dapat dikonfigurasi |
| Laju Data |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, pembentukan berkas oleh 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptif, QoS |
| Mode Modulasi |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptif (Pengaturan Tetap opsional) |
Daya Keluaran RF
(Mendukung TPC, kontrol daya transmisi, dapat disesuaikan 1dBm) |

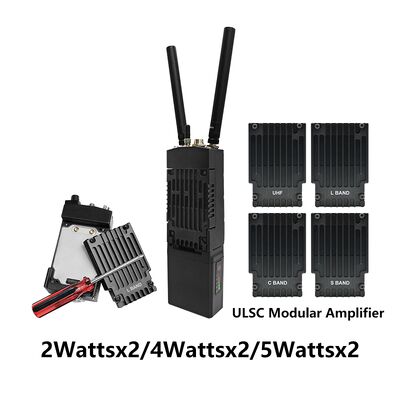

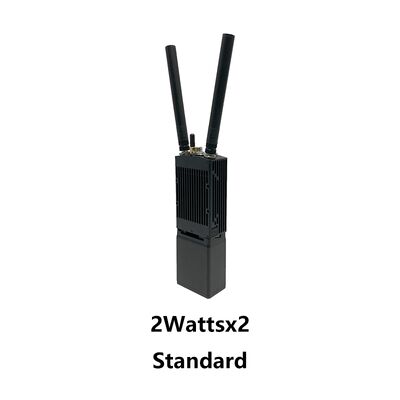

2Watts×2
4Watts×2

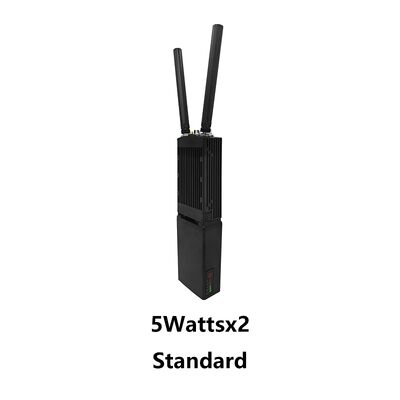

5Watts×2 |
| Mode |
Titik-ke-titik/Titik-ke-multipoint/Multipoint-ke-multipoint terdistribusi tanpa pusat, Layer 2 atau 3 dari perutean Dinamis, Relay multi-hop, Star/Line/Network/Hybrid |
| Penundaan Satu Hop |
Rata-rata 6ms (Unidirectional, 20MHz BW) |
| Enkripsi |
DES, AES128/256 (SM4/SNOW3G/ZUC opsional, enkripsi chip/kartu TF yang disesuaikan atau mesin enkripsi eksternal) |
| Mode Anti-Jamming |
Pemindaian spektrum manual pemilihan saluran/Pemilihan frekuensi cerdas yang ditingkatkan pita penuh (kesadaran spektrum)/Pita penuh hopping frekuensi adaptif FHSS/Mode roaming, Anti-interferensi multi-level |
|
Lokal/
Manajemen Jarak Jauh
|
Frekuensi operasi, lebar pita saluran, ID jaringan, pengaturan parameter daya transmisi dan lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan, rasio sinyal-ke-noise kekuatan tautan, lalu lintas unggah dan unduh, jarak node, peta elektronik posisi BD/GPS(GNSS), pemantauan suhu/tegangan/jamming, peningkatan perangkat lunak (senyap jarak jauh dan bangun opsional) |
| Lainnya |
Waktu mulai kurang dari 28 detik, dan waktu akses/pembaruan/pengalihan jaringan kurang dari 1 detik;
Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop dalam jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop);
Total kehilangan laju transmisi untuk lebih dari tiga hop kurang dari 70%;
Pelacakan operator otomatis, disesuaikan dengan deviasi frekuensi Doppler ±6kHz offset frekuensi, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6 Mach, 2000 meter per detik) |

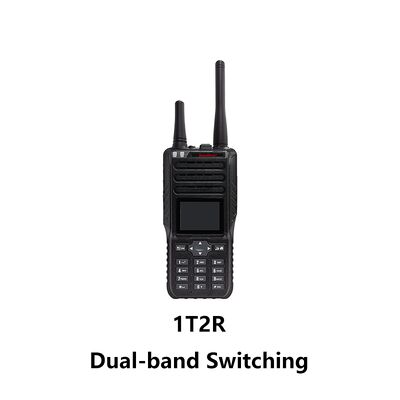

| Pita(70M-6GHz/Uper C-X-Ku dapat disesuaikan. Frekuensi yang sama atau frekuensi berbeda dari TDD, 2T2R pada pita tunggal atau 1T2R pada pita ganda) |
| PITA |
Rentang frekuensi |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Pita L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Pita S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Pita C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Catatan: Daya RF, Dimensi, Berat berbeda) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Lingkungan |
| Suhu Operasi |
-40ºC ~+80ºC |
| Tingkat Perlindungan |
IP66 (IP67/IP68 Disesuaikan) |
| Mekanik |
| Ukuran/Berat |
19.0x6.8x3.8cm/769g, dengan baterai 11.1V/77.7Wh
26.0x6.8x3.8cm/1.04kg, dengan baterai 11.1V/114Wh

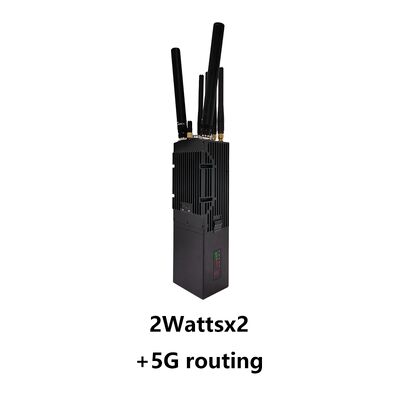

20.7x6.9x5.5cm/1.30kg, dengan baterai 11.1V/114Wh (Perutean 5G)

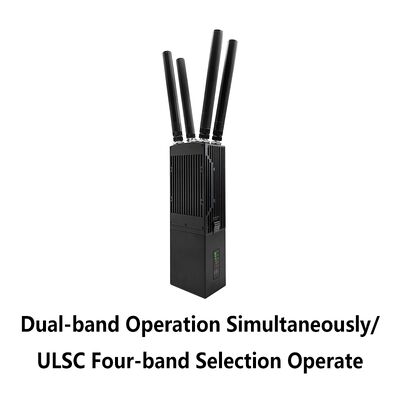

21.0x6.8x5.2cm/972g, dengan baterai 11.1V/77.7Wh (Empat-pita)
15.5x6.6x3.2cm/430g, Berisi baterai lithium, tidak termasuk antena dan klip belakang |
| Warna |
Hitam (Abu-abu Besi, Hijau Tentara opsional) |
| Instalasi |
Genggam |
| Daya |
| Tegangan Catu Daya |
12-36V DC, 2Watts×2/4Watts×2/5Watts×2 |
| Konsumsi Daya |
Operasi 1-2A/Siaga 0.4-0.6A@12V, 2Watts×2
Operasi 2-4A/Siaga 0.5-0.7A@12V, 4Watts×2/5Watts×2 |
| Pilihan Daya |
6-8 jam untuk baterai lithium polimer 77.7Wh (Default);
8-10 jam untuk baterai lithium polimer 114Wh |
| Antarmuka |
| Antarmuka dasar |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, input DC. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) opsional. Mendukung transmisi transparan melalui Ethernet dan port serial, dan mendukung semua protokol komunikasi, termasuk MAVLink. Prioritas layanan dapat dipilih |
Tekan untuk bicara/
Antarmuka tambahan |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Ekstensi Jaringan Opsional |
Perutean Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
| Ekstensi Video Opsional |

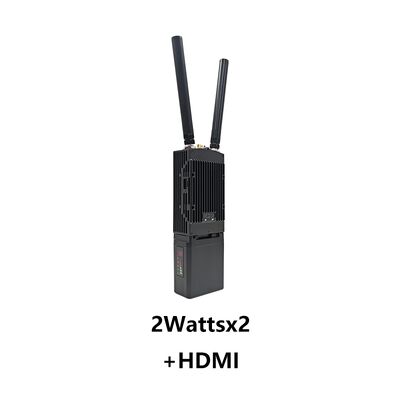

HDMI/SDI/CVBS Penundaan Rendah, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah stabil - Jaringan tidak terhubung
Merah berkedip - Memulai/tidak terhubung ke jaringan
Hijau stabil - Jaringan terhubung
Hijau berkedip - Push-To-Talk telah ditekan |
| Indikator Tautan RSSI |
Hijau stabil - Kualitas tautan sangat baik
Biru stabil - Kualitas tautan baik
Kuning stabil - Kualitas tautan sedang
Ungu stabil - Kualitas tautan sedikit lebih buruk
Merah stabil - Kualitas tautan buruk
Mati - Tautan terputus |
Antarmuka Manajemen/
Antarmuka Kontrol |
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP |
