| Umum |
| Platform SDR, Bentuk Gelombang |
9361+7Z030/7Z035 atau 7Z100, Jaringan seluler MANET+MIMO |
| Teknologi MIMO |
Pengkodean ruang-waktu, Penerimaan Keragaman, Pembentukan berkas TX /RX, Multiplexing spasial |
| Sensitivitas Penerimaan |
-103dBm@5MHz BW |
| Lebar Pita Saluran |
1.25/2.5/5/10/20MHz, pengaturan 30/40MHz; Agregasi Carrier 80MHz (Dual-antena dengan dua frekuensi 40MHz+40MHz untuk transceiver) opsional |
| Laju Data |
1-130Mbps (20MHz BW)/252Mbps (40MHz BW)/350Mbps (40MHz+40MHz Agregasi Carrier) Adaptif, QoS |
| Mode Modulasi |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptif (Pengaturan tetap opsional) |
|
Daya Output RF
(Mendukung TPC, kontrol daya transmisi, dapat disesuaikan 1dBm)
|
2Watts×2
10Watts×2
|
|
Single Hop
Jarak Komunikasi
|
100-300 KM (LOS), 1-30 KM (area perkotaan) |
| Mode |
Titik-ke-titik/Titik-ke-multipoint/Multipoint-ke-multipoint terdistribusi tanpa pusat, Layer 2 atau 3 dari perutean Dinamis, Relay multi-hop, Star/Line/Network/ Hybrid |
| Penundaan Single Hop |
Rata-rata 10mS (20MHz BW) |
| Enkripsi |
DES, AES128/256, SM4, SNOW3G/ZUC opsional, Kustomisasi enkripsi Chip/kartu TF atau mesin enkripsi eksternal |
| Mode Anti-Jamming |
Pemindaian spektrum manual pemilihan saluran/Pemilihan frekuensi cerdas yang ditingkatkan pita penuh (kesadaran spektrum)/Pita penuh hopping frekuensi adaptif FHSS/Mode roaming, Anti-interferensi multi-level |
|
Manajemen Lokal/Jarak Jauh
|
Frekuensi operasi, lebar pita saluran, ID jaringan, pengaturan parameter daya pancar dan lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan, kekuatan medan tautan rasio sinyal-ke-noise, lalu lintas unggah dan unduh, jarak node, peta elektronik posisi GPS/BD/GLONASS, pemantauan suhu/tegangan/jamming, peningkatan perangkat lunak. Jarak jauh diam dan bangun opsional |
| Lainnya |
Waktu startup kurang dari 28 detik, dan waktu akses/pembaruan/pengalihan jaringan kurang dari 1 detik
Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop dalam jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop). Total kehilangan laju transmisi untuk lebih dari tiga hop kurang dari 70%.
Pelacakan operator otomatis, disesuaikan dengan deviasi frekuensi Doppler ±6kHz offset frekuensi, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6 Mach, 2000 meter per detik)
|
| Pita(70M-6GHz/Ku-Ka dapat disesuaikan. Frekuensi yang sama dari TDD atau frekuensi yang berbeda dari FDD, dari 2T2R pada pita tunggal atau 1T2R pada dual-band) |
| PITA |
Rentang frekuensi |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Pita L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Pita S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Pita C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Catatan: Daya RF, Dimensi, Berat berbeda) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Lingkungan |
| Suhu Operasi |
-40℃ ~+80℃ |
| Tingkat Perlindungan |
IP66, IP67/IP68 Disesuaikan |
| Mekanik |
| Ukuran/Berat |

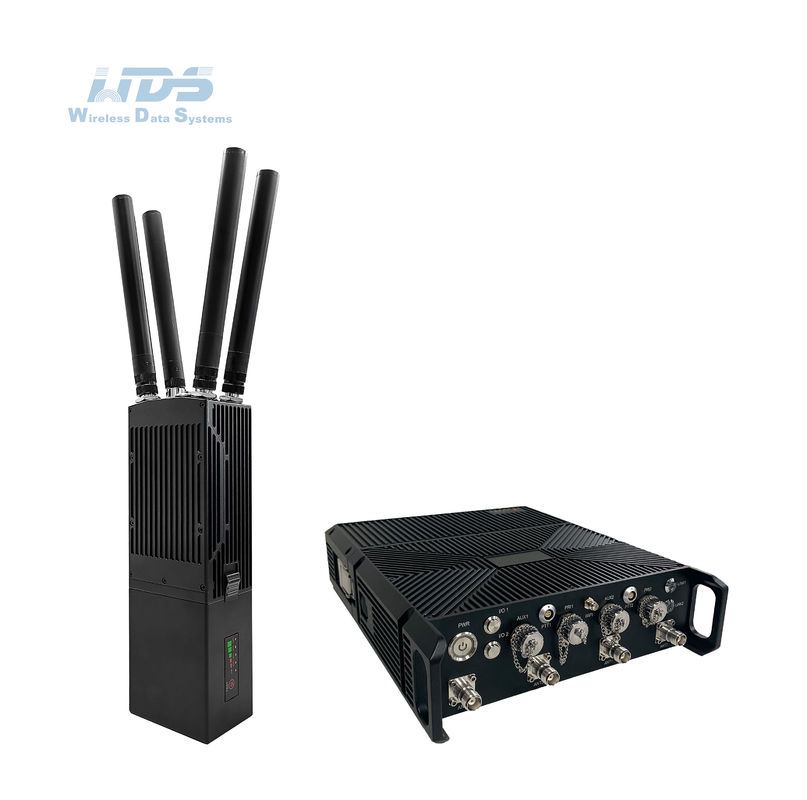

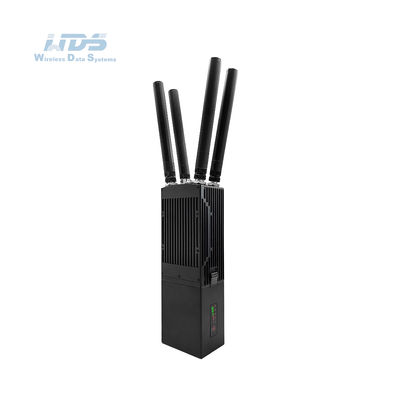

21.0x6.8x5.2cm/972g (dengan baterai 11.1V/77.7Wh Radio Genggam Dual-band)

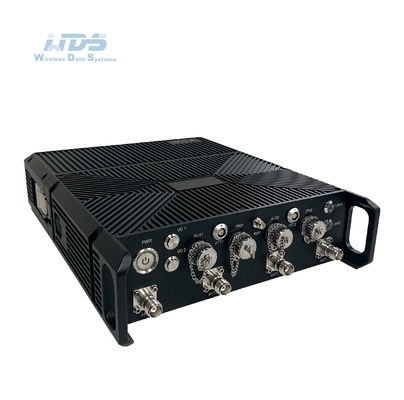

22.9x18.9x6.5cm/2.95kg (dengan baterai 22.2V/427Wh Radio Ransel Dual-band)
|
| Pemasangan/Warna |
4 Lubang Pemasangan/Hitam, Abu-abu Besi, Hijau Tentara Opsional |
| Daya |
| Tegangan Catu Daya |
9-24VDC (2Watts×2)
18-24VDC (10Watts×2)
|
| Konsumsi Daya |
Operasi 1-2A/Siaga 0.4-0.6A@12V (2Watts×2)
Operasi 3-6A/Siaga 0.7-0.9A@24V (10Watts×2)
|
| Pemilihan Daya |
Catu Daya oleh Baterai Twist-Lock atau Kabel Utama |
| Baterai |
10/6 jam untuk 114/77.7Wh |
| Antarmuka |
| Antarmuka dasar |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Input DC |
|
Tekan untuk berbicara/
Antarmuka tambahan
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Perluasan Jaringan Opsional |
Perutean Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
| Perluasan Video Opsional |
HDMI/SDI/CVBS Penundaan Rendah, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah stabil - Jaringan tidak terhubung
Merah berkedip - Memulai/tidak terhubung ke jaringan
Hijau stabil - Jaringan terhubung
Hijau berkedip - PTT Suara mati
|
| Indikator Tautan RSSI |
Hijau stabil - Kualitas tautan sangat baik
Biru stabil - Kualitas tautan baik
Kuning stabil - Kualitas tautan sedang
Ungu stabil - Kualitas tautan sedikit lebih buruk
Merah stabil - Kualitas tautan buruk atau tautan mati
|
|
Antarmuka Manajemen/
Antarmuka Kontrol
|
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP
|
