| Umum |
| Platform SDR, Bentuk Gelombang |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Jaringan seluler MANET+MIMO |
| Teknologi MIMO |
Kode ruang-waktu, menerima keragaman, TX / RX beamforming, multiplexing spasial |
| Dapatkan Sensitivitas |
-103dBm@5MHz BW |
| Jangkauan Saluran |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz dual antenna frequency transceiver of carrier aggregation), dapat dikonfigurasi |
| Tingkat Data |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, beamforming oleh 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptif, QoS |
| Mode Modulasi |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptive (Fixed setting opsional) |
Kekuatan output RF
(Dukungan TPC, kontrol daya transmisi, 1dBm disesuaikan) |
0.25W × 2; 0.5W × 2; 1W × 2; 2W × 2; 4W × 2; 5W × 2; 10W × 2; 20W × 2; 40W × 2 |
| Mode |
Distribusi tanpa pusat Point-to-point / Point-to-multipoint / Multipoint-to-multipoint, Layer 2 atau 3 dari routing Dinamis, Multi-hop relay, Star / Line / Network / Hybrid |
| Single Hop Delay |
Rata-rata 6ms (Unidirectional, 20MHz BW) |
| Enkripsi |
DES, AES128/256 (SM4/SNOW3G/ZUC opsional, Enkripsi kartu Chip/TF yang disesuaikan atau mesin enkripsi eksternal) |
| Mode Anti-Jamming |
Pemilihan saluran pemindaian spektrum manual/Pemilihan frekuensi cerdas dengan band penuh yang ditingkatkan ((pengetahuan spektrum) /Full band adaptive frequency hopping FHSS/Roaming mode, Multi-level anti interference |
|
Lokal/
Manajemen jarak jauh
|
Frekuensi operasi, bandwidth saluran, ID jaringan, daya transmisi dan pengaturan parameter lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan,rasio sinyal ke kebisingan kekuatan medan link, unggah dan unduh lalu lintas, jarak node, peta posisi elektronik BD/GPS (GNSS), suhu/voltase/jamming Pemantauan, peningkatan perangkat lunak (diam jarak jauh dan wake-up opsional) |
| lainnya |
Waktu startup kurang dari 28 detik, dan waktu akses jaringan/pembaruan/pergantian kurang dari 1 detik;
Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop di jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop);
Total kerugian tingkat transmisi untuk lebih dari tiga hop kurang dari 70%;
Pelacakan pembawa otomatis, disesuaikan dengan penyimpangan frekuensi Doppler ±6 kHz, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6 Mach, 2000 meter per detik) |
| Band(70M-6GHz/Upper C-X-Ku disesuaikan. Frekuensi yang sama atau frekuensi yang berbeda dari TDD, 2T2R pada band tunggal atau 1T2R pada dual-band) |
| BAND |
Jangkauan frekuensi |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Band L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Band S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C Band (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Catatan: daya RF, Dimensi, Berat berbeda) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Lingkungan |
| Suhu Operasi |
-40oC ~ +80oC |
| Tingkat Perlindungan |
IP66 (IP67/IP68 Disesuaikan) |
| Mesin |
| Ukuran/berat |

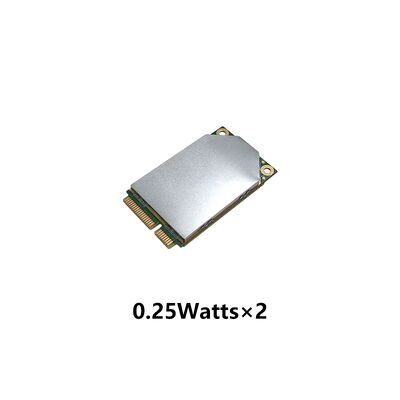

5.1x3.0x0.7cm/14g, 0.25Watt×2-Besi Gray

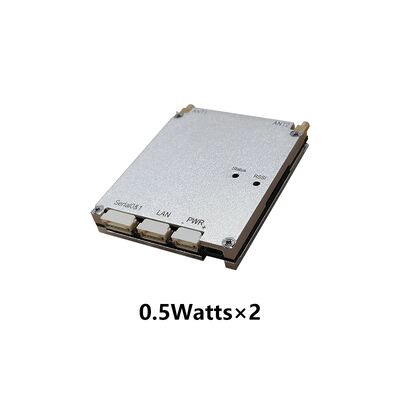

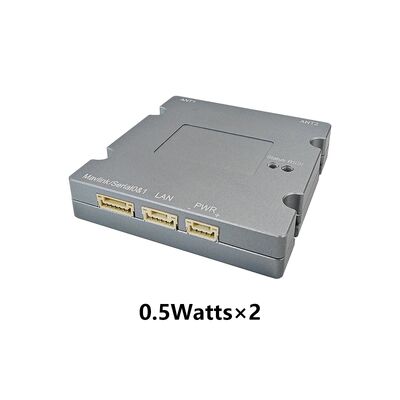

6.0x4.8x1.1cm/46g, 0.5Watt×2-Iron Gray
6.0x5.8x1.3cm/60g, 0.5Watt×2-Iron Gray

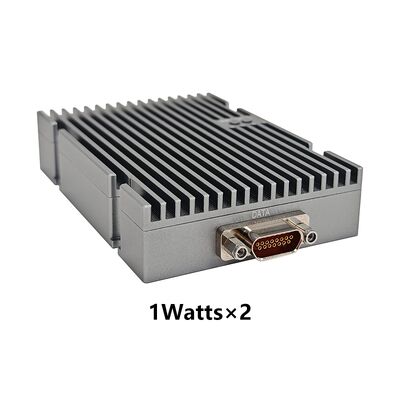

9.6x5.8x1.9cm/120g, 1Watt×2-Besi Gray

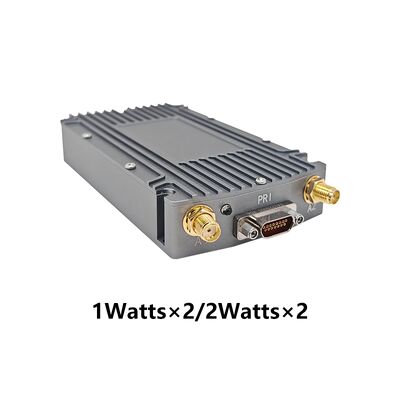

11.7x6.2x2.0cm/160g, 1Watt×2/2Watt×2-Besi Gray
11.7x6.2x3.8cm/349g, 1W × 2 / 2W × 2- Hitam

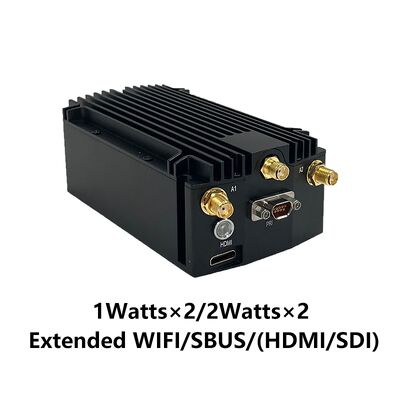

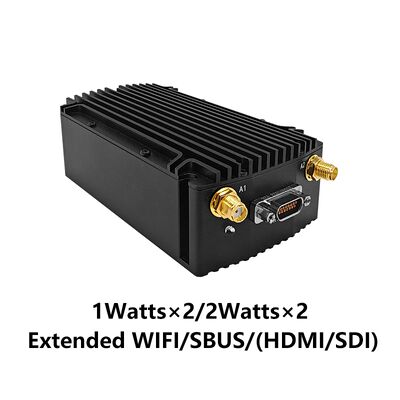

11.7x6.2x4.2cm/364g, 1Watt×2/2Watt×2-Multi-interface Hitam

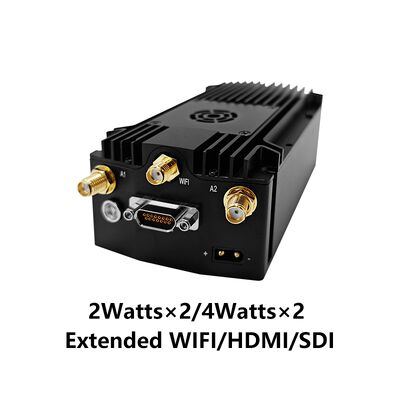

11.7x6.2x3.8cm/380g, 2Watt×2/4Watt×2-Fan Hitam

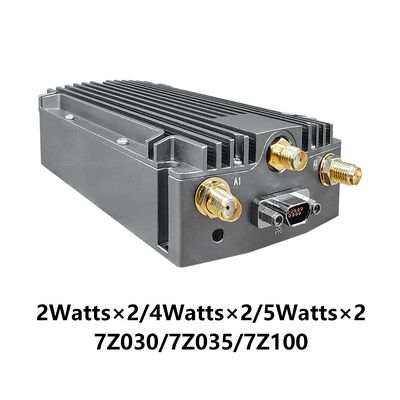

11.7x6.2x3.2cm/287g, 2Watt×2/4Watt×2/5Watt×2-Iron Gray
13.8x6.2x2.7cm/225g, 4Watt×2-Iron Gray

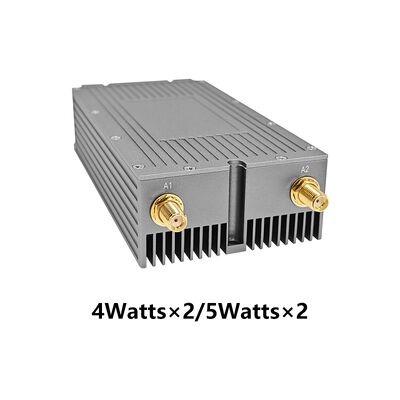

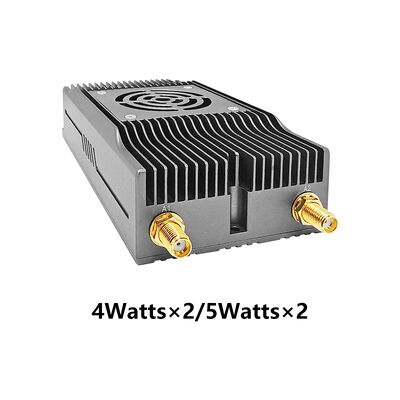

13.8x6.2x3.1cm/271g, 5Watt×2-Fan Iron Gray
12.8x13.4x3.8cm/598g, 10Watt × 2 / 20Watt × 2-Besi Gray
14.2x13.7x5.7cm/1.08kg, 10Watt × 2 / 20Watt × 2- Hitam

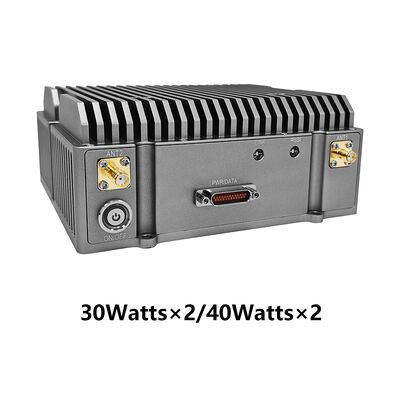

14.2x13.7x6.0cm/1.11kg, 30Watt×2/40Watt×2-Grey Gelap

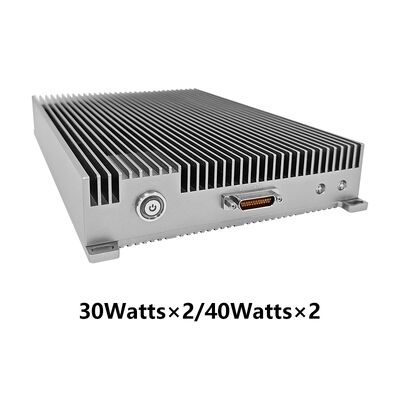

23.0x14.8x3.5cm/1.25kg, 30Watt×2/40Watt×2-Thin Iron Gray |
| Warna |
Hitam, Iron Gray (Askar Hijau Opsional) |
| Pemasangan |
4 Lubang Pemasangan |
| Kekuatan |
| Tegangan Pasokan |
3.5-5V DC, 0,25W × 2
9-39V DC, 0,5Watt × 2/1Watt × 2
12-36V DC, 2Watt × 2/4Watt × 2/5Watt × 2
18-32V DC, 10Watt × 2 / 20Watt × 2
28-32V DC, 30Watt × 2 / 40Watt × 2 |
| Konsumsi daya |
Operasi 1-2A/Standby 0,5-1A@3,5-5V, 0,25Watt×2
Operasi 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5Watt×2
Operasi 1-2A/Standby 0,5-0,7A@12V, 1W × 2 / 2W × 2
Operasi 2-4A/Standby 0,5-0,7A@12V, 4W × 2/5W × 2
Operasi 3-6A/Standby 0,7-0,9A@18V, 10Watt×2
Operasi 6-10A/Standby 0,7-0,9A@20V, 20Watt×2
Operasi 22A/Standby 0,4-1.6A@28-32V, 30Watt×2/40Watt×2 |
| Pemilihan Daya |
Pasokan listrik dengan kabel utama |
| Antarmuka |
| Antarmuka dasar |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC input. TTL (UART) / SBUS / Bluetooth 1.2-230.4Kbps, WIFI AP, BD / GPS (GNSS) opsional.Mendukung transmisi transparan melalui Ethernet dan port serial, dan mendukung semua protokol komunikasi, termasuk MAVLink. |
| Ekstensi Jaringan Opsional |
Routing Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
| Ekstensi Video Opsional |
HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indikator daya |
Hijau tetap - Dihidupkan |
| Indikator Status Tautan |
Merah tetap - Jaringan tidak terhubung
Berkedip merah - Memulai/tidak terhubung ke jaringan
Hijau tetap - Jaringan terhubung |
| Indikator Link RSSI |
Hijau tetap - Kualitas link sangat baik
Biru tetap - Kualitas link bagus
Konstan kuning - Kualitas link sedang
Ungu stabil - Kualitas link sedikit lebih buruk
Merah yang stabil - Kualitas link buruk
Off - link terputus |
Antarmuka Manajemen/
Antarmuka Kontrol |
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP |
