| Umum |
| Platform SDR, Bentuk Gelombang |
9363 atau 9361+7Z020, Jaringan Seluler MANET |
| Teknologi MIMO |
Kode ruang-waktu, Menerima Keanekaragaman, TX / RX beamforming |
| Dapatkan Sensitivitas |
-103dBm@5MHz BW, -117dBm@250KHz |
| Jangkauan Saluran |
1.25/2.5/5/10/20MHz Broadband, 250k/500k/1MHz Narrowband Setting |
| Tingkat Data |
1-70Mbps ((20MHz BW) Broadband, 50-1000kbps narrowband Adaptif, QoS |
| Mode Modulasi |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Fixed setting opsional) |
Kekuatan output RF
(Dukungan TPC, kontrol daya transmisi) |
10 watt × 2 / 20 watt × 2
40 watt × 2 / 50 watt × 2
150 watt × 2 / 250 watt × 2 (Kustomisasi) |
| Cara Komunikasi |
Komunikasi P2P, P2MP dan MP2MP terdesentralisasi dengan koneksi silang, mendukung jaringan MESH skala kecil (dalam 8 node) dengan routing dinamis dan relay multi-hop |
| Single Hop Delay |
Rata-rata 6ms (Unidirectional, 20MHz BW) |
| Enkripsi |
DES, AES128/256 (SM4/SNOW3G/ZUC opsional, Enkripsi kartu Chip/TF yang disesuaikan atau mesin enkripsi eksternal) |
| Mode Anti-Jamming |
Pilihan saluran pemindaian spektrum manual, Pemilihan frekuensi cerdas dengan band penuh yang ditingkatkan ((pengetahuan spektrum) /Mode roaming adaptif frekuensi band penuh opsional |
|
Lokal/
Manajemen jarak jauh
|
Frekuensi operasi, bandwidth saluran, ID jaringan, daya transmisi dan pengaturan parameter lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan,rasio sinyal ke kebisingan kekuatan medan link, unggah dan unduh lalu lintas, jarak node, peta posisi elektronik BD/GPS (GNSS), suhu/voltase/jamming Pemantauan, peningkatan perangkat lunak (diam jarak jauh dan wake-up opsional) |
| lainnya |
Waktu boot kurang dari 28 detik, dan waktu akses jaringan/pembaruan/pergantian kurang dari 1 detik;
Ukuran jaringan kurang dari 8 node, dan total kehilangan bandwidth selama tiga hop kurang dari 70%;
Pelacakan pembawa otomatis, beradaptasi dengan pergeseran frekuensi Doppler ±6 kHz deviasi frekuensi, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (Mach 6,2000 meter per detik) |
| Band(300M-6GHz disesuaikan. Frekuensi yang sama atau frekuensi yang berbeda dari 2T2R pada pita tunggal, atau 1T2R pada dua pita selektif / perubahan cerdas) |
| BAND |
Jangkauan frekuensi |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Band L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Band S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Band C |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Catatan: daya RF, Dimensi, Berat berbeda) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Lingkungan |
| Suhu Operasi |
-40oC ~ +80oC |
| Tingkat Perlindungan |
IP66, IP67/IP68 Disesuaikan |
| Mesin |
| Ukuran/berat |

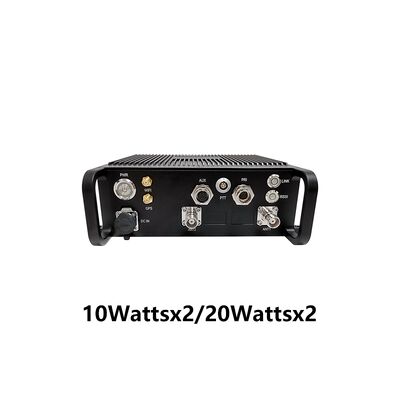

19.1x18.6x6.3cm/2.16kg, 10Watt×2/20Watt×2

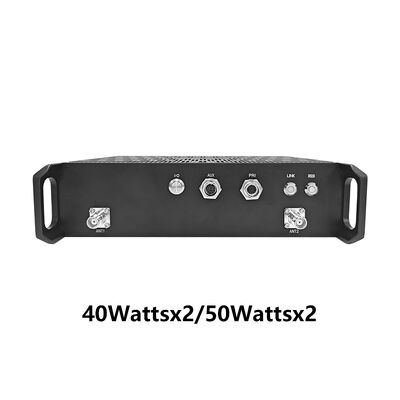

25.8x21.3x6.5cm/3.95kg, 50Watt×2
19.0x23.0x6.5cm/3.0kg, Operasi dua band secara bersamaan

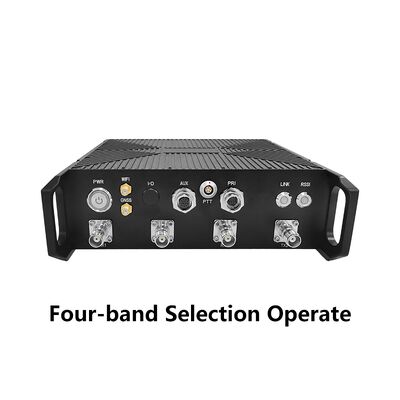

22.1x21.1x6.3cm/2.16kg, Operasi Pemilihan Empat Band

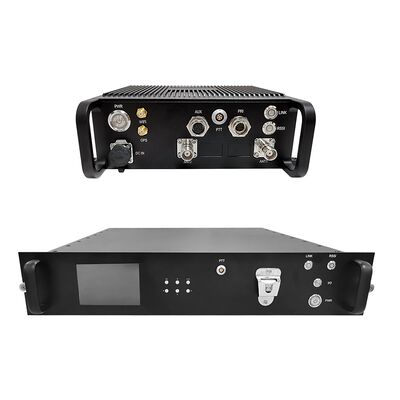

48.2x42.0x4.5cm/3.9kg, 19' 1U Standar Rack Radio
48.2x42.0x8.8cm/5.9kg, 19' 2U Tampilan layar Radio Standar Rack
|
| Warna |
Hitam, Iron Gray (Askar Hijau Opsional) |
| Pemasangan |
4 Lubang Pemasangan, Telinga |
| Kekuatan |
| Tegangan Pasokan |
18-32V DC, 10Watt × 2 / 20Watt × 2
28-32V DC, 40Watt × 2 / 50Watt × 2
|
| Konsumsi daya |
Operasi 3-6A/Standby 0,7-0,9A@24V, 10W × 2
Operasi 6-7A/Standby 0,7-0,9A@24V, 20Watt×2
Operasi 22A/Standby 0,4-1.6A@28-32V, 40Watt×2
Operasi 30A/Standby 0,5-1.7A@28-32V, 50Watt×2
|
| Pemilihan Daya |
Pasokan listrik dengan kabel utama |
| Antarmuka |
| Antarmuka dasar |
2xTNC/2xN RF RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC input. TTL (UART), SBUS, dan Bluetooth 1.2-230.4Kbps, Wi-Fi access point, dan BD / GPS (GNSS) tersedia.Mendukung transmisi transparan melalui Ethernet dan port serial, dan semua protokol komunikasi, termasuk MAVLink. |
Dorong untuk berbicara / Bantuan
antarmuka |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Ekstensi Jaringan Opsional |
Routing Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
| Ekstensi Video Opsional |
HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah tetap - Jaringan tidak terhubung
Berkedip merah - Memulai/tidak terhubung ke jaringan
Hijau tetap - Jaringan terhubung
Berkedip hijau - Push-To-Talk telah ditekan |
| Indikator Link RSSI |
Hijau tetap - Kualitas link sangat baik
Biru tetap - Kualitas link bagus
Konstan kuning - Kualitas link sedang
Ungu stabil - Kualitas link sedikit lebih buruk
Merah yang stabil - Kualitas link buruk
Off - link terputus |
Antarmuka Manajemen/
Antarmuka Kontrol |
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP |
