| Umum |
| Platform SDR, Bentuk Gelombang |
9363 atau 9361+7Z020, MANET Jaringan Seluler |
| Teknologi MIMO |
Pengkodean ruang-waktu, Penerimaan Keragaman, Pembentukan berkas TX /RX |
| Sensitivitas Penerimaan |
-103dBm@5MHz BW |
| Lebar Pita Saluran |
1.25/2.5/5/10/20MHz Broadband, pengaturan sempit 250k/500k/1MHz |
| Kecepatan Data |
1-70Mbps (20MHz BW) Broadband, 50-1000kbp sempit Adaptif, QoS |
| Mode Modulasi |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptif (pengaturan tetap opsional) |
Daya Keluaran RF
(Mendukung TPC, kontrol daya transmisi) |
0.25Watts x2
0.5Watts x2
1Watts x2
2Watts x2
4(5)Watts x2
10Watts x2
20Watts x2
|
Single Hop
Jarak Komunikasi |
100-300 KM (LOS), 1-30 KM (wilayah perkotaan) |
| Mode Komunikasi |
Komunikasi point-to-point, point-to-many, dan many-to-many yang terdesentralisasi dengan koneksi silang, mendukung jaringan MESH skala kecil (dalam 8 node) dengan perutean dinamis dan relay multi-hop |
| Penundaan Single Hop |
Rata-rata 10mS (20MHz BW) |
| Enkripsi |
DES, AES128/256, SNOW3G/ZUC opsional, enkripsi kartu Chip/TF yang disesuaikan atau mesin enkripsi eksternal |
| Mode Anti-Jamming |
Pemilihan saluran pemindaian spektrum manual, Pemilihan frekuensi cerdas yang ditingkatkan pita penuh (kesadaran spektrum)/Hopping frekuensi adaptif pita penuh/Mode roaming opsional |
|
Lokal/
Manajemen Jarak Jauh
|
Pengaturan frekuensi operasi, lebar pita saluran, ID jaringan, daya pancar, dan parameter lainnya, pemindaian spektrum, tampilan waktu nyata dan catatan statistik topologi jaringan, rasio sinyal-ke-noise kekuatan medan tautan, lalu lintas unggah dan unduh, jarak node, peta elektronik GPS/Beidou, pemantauan suhu/tegangan/jamming, peningkatan perangkat lunak. Keheningan jarak jauh dan bangun opsional |
| Lainnya |
Waktu boot kurang dari 28 detik, dan waktu akses/pembaruan/pengalihan jaringan kurang dari 1 detik.
Ukuran jaringan kurang dari 8 node.
Pelacakan operator otomatis, beradaptasi dengan pergeseran frekuensi Doppler ±6kHz deviasi frekuensi, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (Mach 6, 2000 meter per detik). |
| Pita(300M-6GHz dapat disesuaikan. Frekuensi yang sama atau frekuensi yang berbeda dari 2T2R pada pita tunggal, atau 1T2R pada dual-band yang dapat dipilih/perubahan cerdas) |
| PITA |
Rentang frekuensi |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Pita L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Pita S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Pita C |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Catatan: Daya RF, Dimensi, Berat berbeda) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Lingkungan |
| Suhu Operasi |
-40ºC ~+80ºC |
| Tingkat Perlindungan |
IP66, IP67/IP68 Disesuaikan |
| Mekanik |

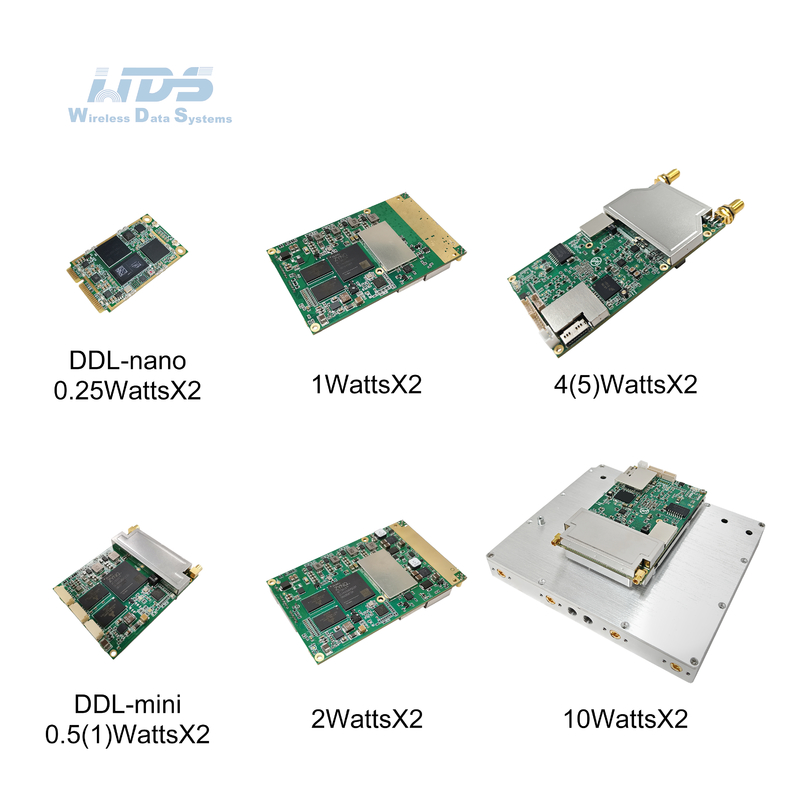

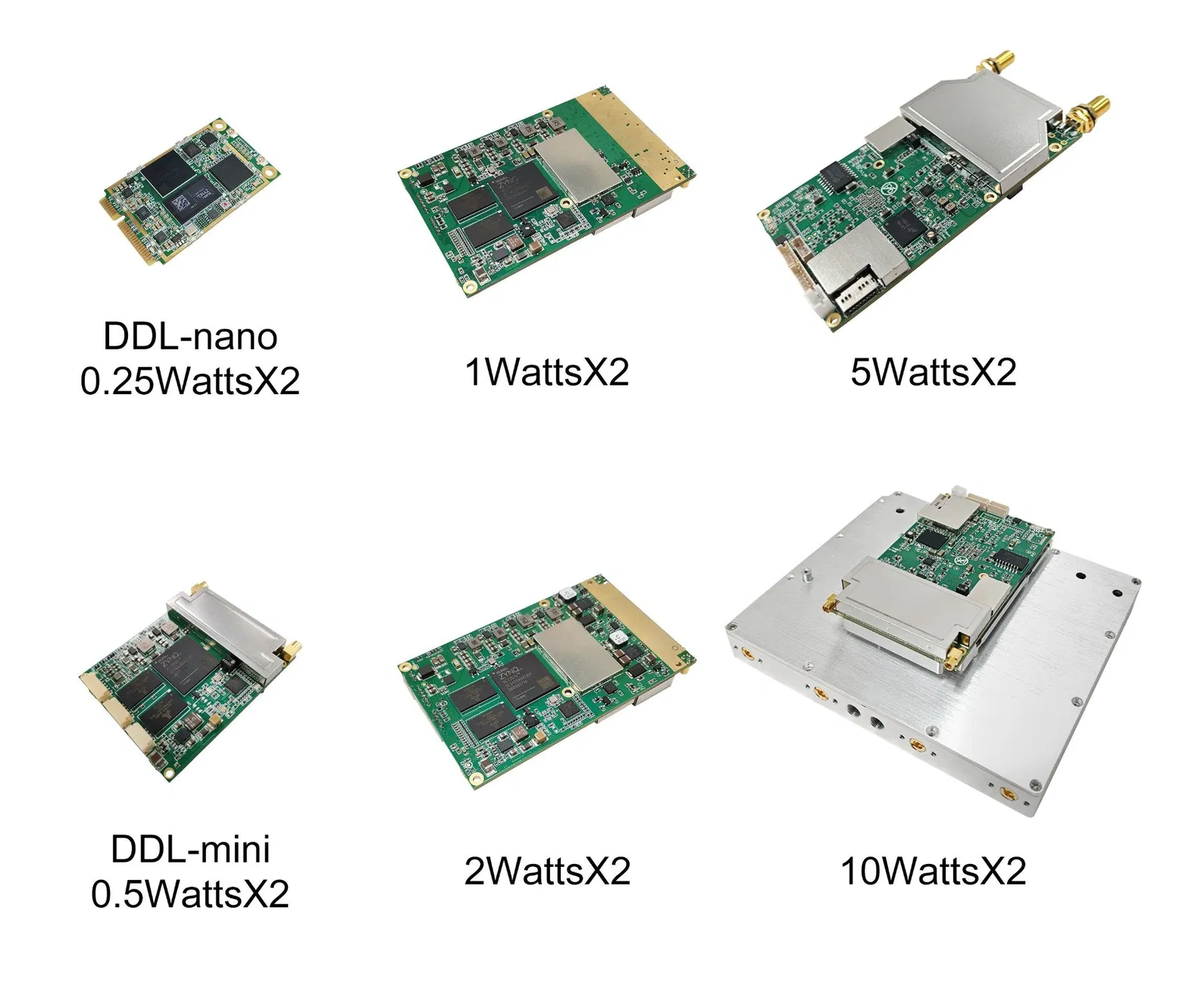

| Ukuran/Berat |
5.1x3.0x0.6cm/11g, Modul 0.25Watts x2, DDL-nano
5.8x4.8x1.0cm/27g, Modul 0.5Watts x2, DDL-mini
8.7x5.4x1.0cm/40g, Modul 1Watts x2
8.7x5.4x1.0cm/43g, Modul 2Watts x2/4Watts x2
11.5x5.4x1.3cm/56g, Modul 5Watts x2
12.7x11.0x3.4cm/524g, Modul 10(20)Watts x2
|
| Instalasi/Warna |
4 Lubang Pemasangan/Hitam, Abu-abu Besi, Hijau Tentara Opsional |
| Daya |
| Tegangan Catu Daya |
3.5-5VDC, 0.25Watts x2, DDL-nano
9-32VDC, 0.5Watts x2, DDL-mini
9-39VDC, 1Watts x2
12-36VDC, 2Watts x2/4(5)Watts x2
18-32VDC, 10Watts x2/20Watts x2
|
| Konsumsi daya |
Operasi 1-2A/Siaga 0.5-1A@3.5-5V, 0.25Watts x2, DDL-nano
Operasi 0.3-0.5A/Siaga 0.2-0.3A@12V, 0.5Watts x2, DDL-mini
Operasi 0.5-1A/Siaga 0.4-0.6A@12V, 1Watts x2
Operasi 1-2A/Siaga 0.5-0.7A@12V, 2/4(5)Watts x2
Operasi 3-6A/Siaga 0.7-0.9A@16.8V, 10Watts x2
Operasi 6-7A/Siaga 0.7-0.9A@20V, 20Watts x2
|
| Pilihan Daya |
Catu Daya oleh Kabel Utama |
| Antarmuka |
| Antarmuka dasar |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Input DC |
Tekan untuk berbicara/
Antarmuka tambahan |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Perluasan Jaringan Opsional |
Perutean Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
| Perluasan Video Opsional |
HDMI/SDI/CVBS Penundaan Rendah, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah stabil - Jaringan tidak terhubung
Merah berkedip - Memulai/tidak terhubung ke jaringan
Hijau stabil - Jaringan terhubung
Hijau berkedip - Suara PTT mati |
| Indikator Tautan RSSI |
Hijau stabil - Kualitas tautan sangat baik
Biru stabil - Kualitas tautan baik
Kuning stabil - Kualitas tautan sedang
Ungu stabil - Kualitas tautan sedikit lebih buruk
Merah stabil - Kualitas tautan buruk atau tautan mati |
Antarmuka Manajemen/
Antarmuka Kontrol |
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP |
