| Umum |
| Platform SDR, Bentuk Gelombang |
9361+7Z030/7Z035 atau 7Z100, Jaringan seluler MANET+MIMO |
| Teknologi MIMO |
Kode ruang-waktu, Menerima Keanekaragaman, TX / RX beamforming, Spatial multiplexing |
| Dapatkan Sensitivitas |
-103dBm@5MHz BW |
| Jangkauan Saluran |
1.25/2.5/5/10/20MHz,30/40MHz; Mendukung transmisi dan penerimaan dengan bandwidth saluran yang berbeda, mencapai campuran broadband dan narrowband;80MHz Carrier Aggregation (Dual-antenna dengan dua frekuensi 40MHz+40MHz untuk transceiver) opsional |
| Tingkat Data |
1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz+40MHz dari agregasi pembawa) Adaptif, QoS |
| Mode Modulasi |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptive (Fixed setting opsional) |
|
Kekuatan output RF
(Dukungan TPC, kontrol daya transmisi, 1dBm disesuaikan)
|
10 watt × 2
20 watt × 2 |
|
Single Hop
Jarak Komunikasi
|
100-300 KM (LOS), 1-30 KM (daerah perkotaan) |
| Mode |
Distribusi tanpa pusat Point-to-point / Point-to-multipoint / Multipoint-to-multipoint, Layer 2 atau 3 dari routing Dinamis, Multi-hop relay, Star / Line / Network / Hybrid |
| Single Hop Delay |
Rata-rata 10mS (20MHz BW) |
| Enkripsi |
DES, AES128/256, SM4, SNOW3G/ZUC opsional, Chip/TF kartu enkripsi khusus atau mesin enkripsi eksternal |
| Mode Anti-Jamming |
Pemilihan saluran pemindaian spektrum manual/Pemilihan frekuensi cerdas dengan band penuh yang ditingkatkan ((pengetahuan spektrum) /Full band adaptive frequency hopping FHSS/Roaming mode, Multi-level anti interference |
|
Lokal/
Manajemen jarak jauh
|
Frekuensi operasi, bandwidth saluran, ID jaringan, daya transmisi dan pengaturan parameter lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan,rasio sinyal ke kebisingan kekuatan medan link, unggah dan unduh lalu lintas, jarak simpul, peta posisi elektronik GPS/BD/GLONASS, pemantauan suhu/voltase/jamming, peningkatan perangkat lunak. |
| lainnya |
Waktu startup kurang dari 28 detik, dan waktu akses jaringan/update/switchover kurang dari 1 detik
Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop di jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop).Total kehilangan bandwidth untuk tiga hop dan lebih adalah kurang dari 70%Pelacakan pembawa otomatis, disesuaikan dengan penyimpangan frekuensi Doppler ± 6 kHz, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6 Mach,2000 meter per detik)
|
| Band(70M-6GHz/Uper C-X-Ku disesuaikan. Frekuensi yang sama dari TDD atau frekuensi yang berbeda dari FDD, dari 2T2R pada band tunggal atau 1T2R pada dual-band) |
| BAND |
Jangkauan frekuensi |
| UHF (MHz) |
430-550/570-700/800-950, 225-400/320-470* |
| Band L (GHz) |
1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| Band S (GHz) |
2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| C Band (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| |
(Catatan: daya RF, Dimensi, Berat berbeda) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Lingkungan |
| Suhu Operasi |
-40°C ~ +80°C |
| Tingkat Perlindungan |
IP66, IP67/IP68 Disesuaikan |

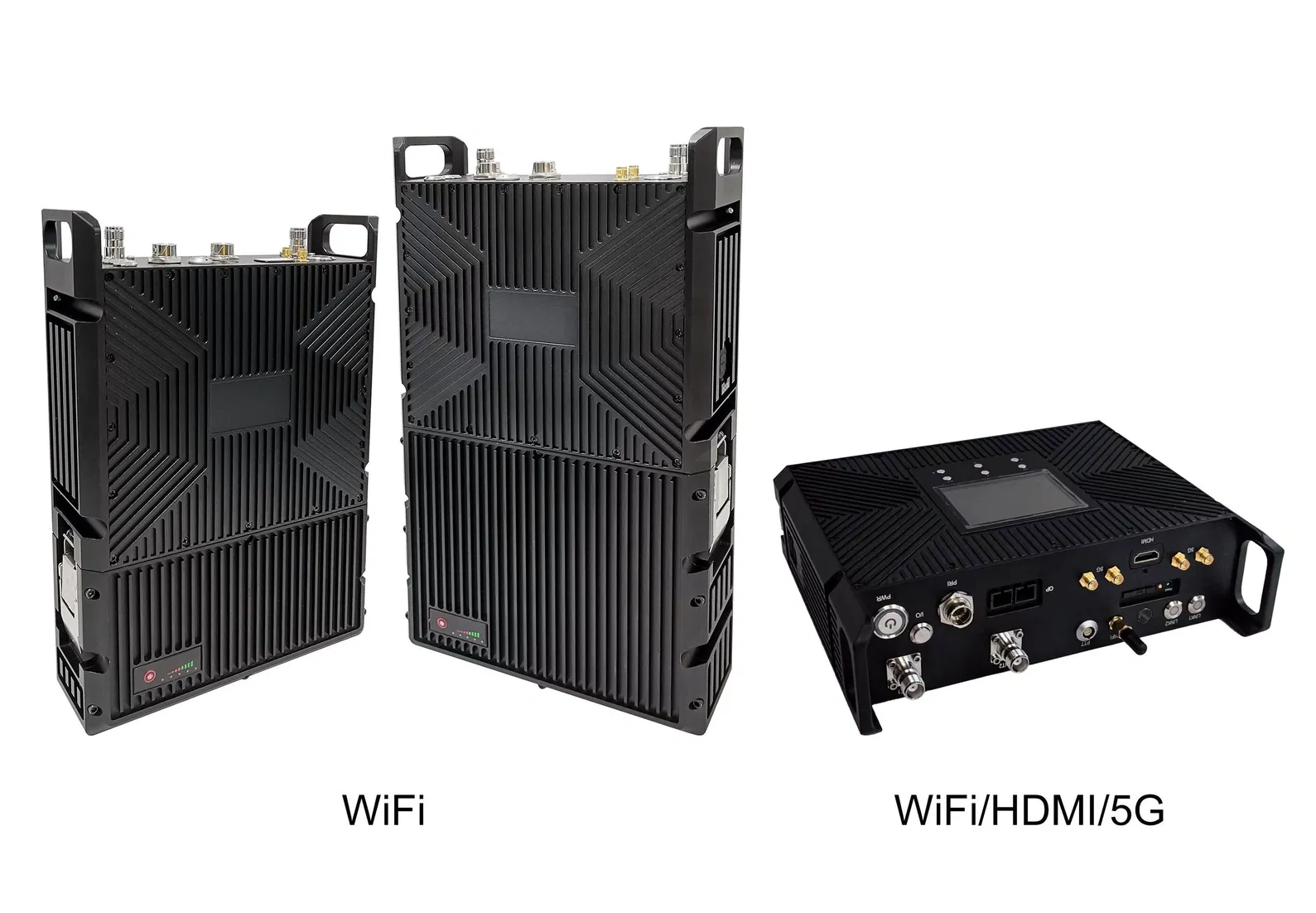

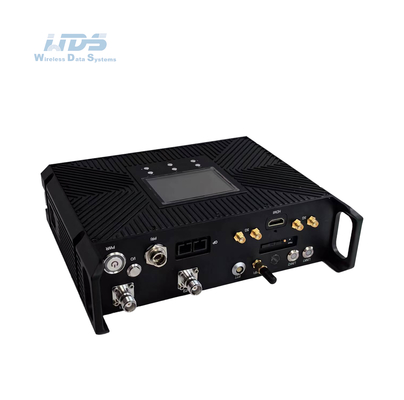

| Mesin |
| Ukuran/berat |

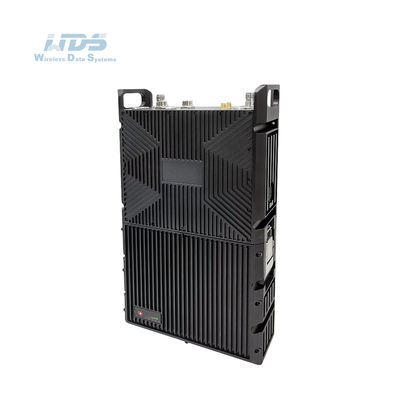

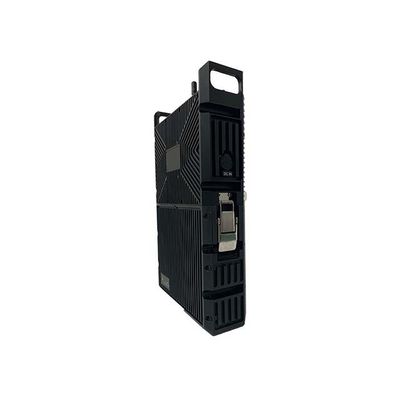

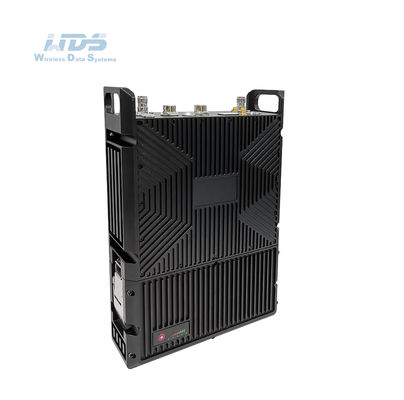

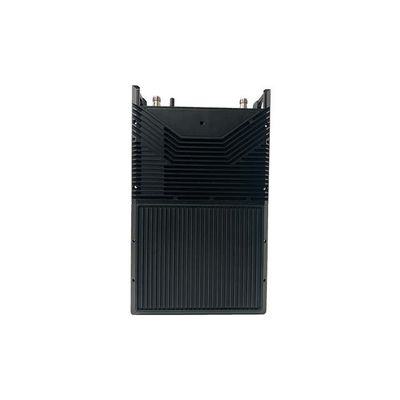

22.9x18.9x6.2cm/3.86kg (dengan baterai 22.2V/213Wh Backpack Radio)
31.4x18.9x6.2cm/4.95kg (dengan baterai 22.2V/427Wh Backpack Radio) |
| Instalasi/Warna |
4 lubang pemasangan/hitam, besi abu-abu, militer hijau opsional |
| Kekuatan |
| Tegangan Pasokan |
18-24VDC (10Watt × 2)
18-36VDC (20W × 2)
|
| Konsumsi daya |
Operasi 3-6A/Standby 0,7-0,9A@24V (10Watt×2)
Operasi 6-7A/Standby 0,7-0,9A@24V (20Watt×2) |
| Pemilihan Daya |
Pasokan listrik dengan baterai twist-lock atau kabel utama |
| Baterai |
10/6 jam untuk 114/77,7Wh |
| Antarmuka |
| Antarmuka dasar |

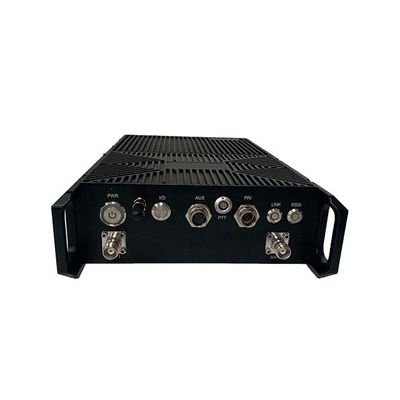

2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
|
Dorong untuk berbicara /
Antarmuka bantu
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Ekstensi Jaringan Opsional |
Routing Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
| Ekstensi Video Opsional |
HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah tetap - Jaringan tidak terhubung
Berkedip merah - Memulai/tidak terhubung ke jaringan
Hijau tetap - Jaringan terhubung
Berkedip hijau - PTT suara tidak berfungsi
|
| Indikator Link RSSI |
Hijau tetap - Kualitas link sangat baik
Biru tetap - Kualitas link bagus
Konstan kuning - Kualitas link sedang
Ungu stabil - Kualitas link sedikit lebih buruk
Merah tetap - Kualitas tautan buruk atau tautan tidak berfungsi
|
|
Antarmuka Manajemen/
Antarmuka Kontrol
|
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP |
