| Umum |
| Platform SDR, Bentuk Gelombang |
9361+7Z030/7Z035 atau 7Z100, Jaringan seluler MANET+MIMO |
| Teknologi MIMO |
Kode ruang-waktu, Menerima Keanekaragaman, TX / RX beamforming, Spatial multiplexing |
| Dapatkan Sensitivitas |
-103dBm@5MHz BW |
| Jangkauan Saluran |
1.25/2.5/5/10/20MHz,30/40MHz pengaturan; 80MHz Carrier Aggregation (Dual-antenna dengan dua frekuensi 40MHz+40MHz untuk transceiver) opsional |
| Tingkat Data |
1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz+40MHz dari agregasi pembawa) Adaptif, QoS |
| Mode Modulasi |
TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptive ((Fixed setting opsional) |
Kekuatan output RF
(Dukungan TPC, kontrol daya transmisi, 1dBm disesuaikan) |
2 watt × 2
4 watt × 2
10 watt × 2
20 watt × 2 |
Single Hop
Jarak Komunikasi |
Udara ke G. 50~150/100~200KM (2Watt×2/4Watt×2), Udara ke G. 150~300/250~500KM (10Watt×2/20Watt×2) |
| Mode |
Distribusi tanpa pusat Point-to-point / Point-to-multipoint / Multipoint-to-multipoint, Layer 2 atau 3 dari routing Dinamis, Multi-hop relay, Star / Line / Network / Hybrid |
| Single Hop Delay |
Rata-rata 10mS ((20MHz BW) |
| Enkripsi |
DES, AES128/256, SM4, SNOW3G/ZUC opsional, Chip/TF kartu enkripsi khusus atau mesin enkripsi eksternal |
| Mode Anti-Jamming |
Pemilihan saluran pemindaian spektrum manual/Pemilihan frekuensi cerdas dengan band penuh yang ditingkatkan ((pengetahuan spektrum) /Full band adaptive frequency hopping FHSS/Roaming mode, Multi-level anti interference |
| Manajemen Lokal/Jarak Jauh |
Frekuensi operasi, bandwidth saluran, ID jaringan, daya transmisi dan pengaturan parameter lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan,rasio sinyal ke kebisingan kekuatan medan link, lalu lintas upload dan download, jarak node, peta posisi elektronik GPS/BD/GLONASS, suhu/tegangan/
jamming Pemantauan, upgrade perangkat lunak. |
| lainnya |
Waktu startup kurang dari 28 detik, dan waktu akses jaringan/update/switchover kurang dari 1 detik
Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop di jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop).
Total kehilangan kecepatan transmisi untuk lebih dari tiga hop kurang dari 70%.mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6 Mach, 2000 meter per detik) |
| Band(70M-6GHz/Upper C-X-Ku disesuaikan. Frekuensi yang sama atau frekuensi yang berbeda dari TDD,2T2R pada band tunggal atau 1T2R pada dual-band) |
| BAND |
Jangkauan frekuensi |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Band L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz |
| Band S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Band C |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Catatan: daya RF, Dimensi, Berat berbeda) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Lingkungan |
| Suhu Operasi |
-40oC ~ +80oC |
| Tingkat Perlindungan |
IP66,IP67/IP68 Disesuaikan |
| Mesin |
| Ukuran/berat |

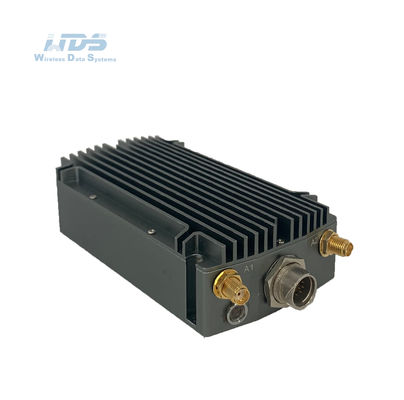

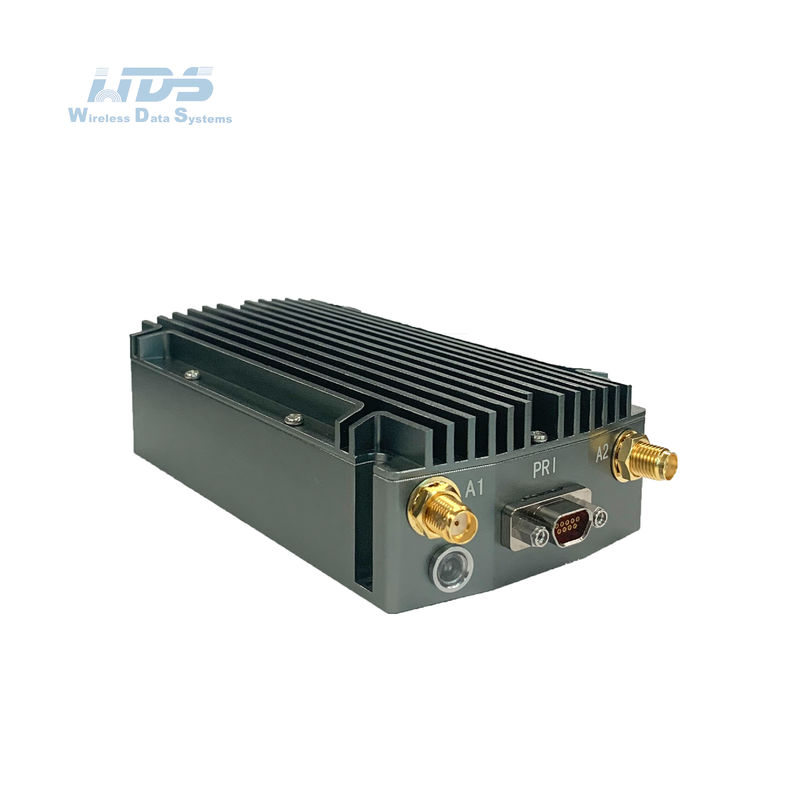

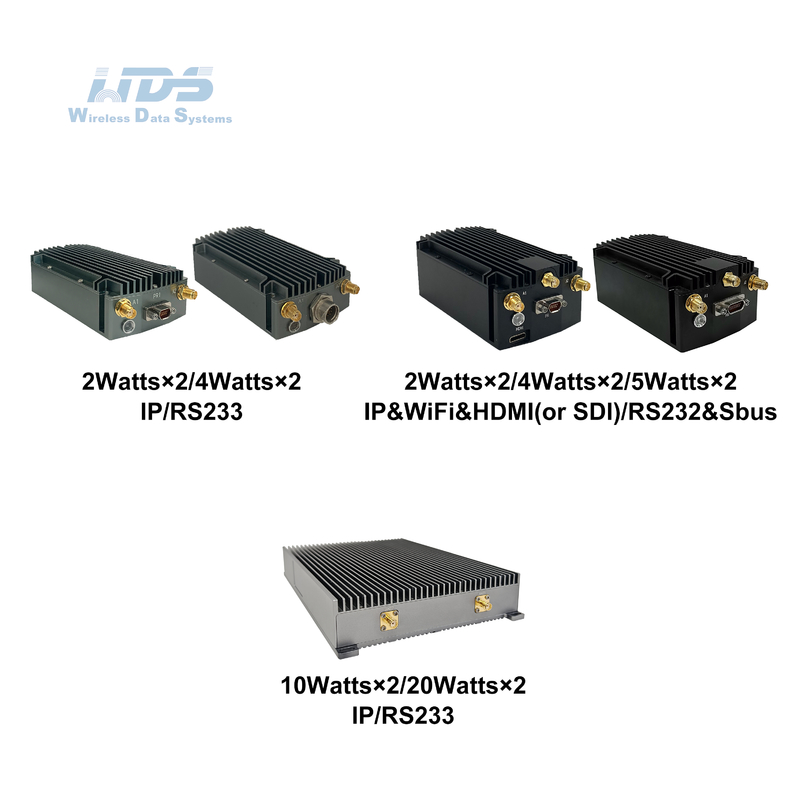

11.7x6.2x3.2cm/279g (2 watt×2/4 watt×2/5 watt×2 Airborne Radio-Iron Gray)

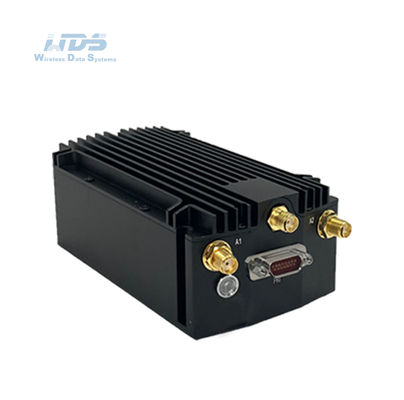

11.7x6.2x3.8cm/343g (2 watt×2/4 watt×2/5 watt×2 Airborne Multi-interface Radio-Black)

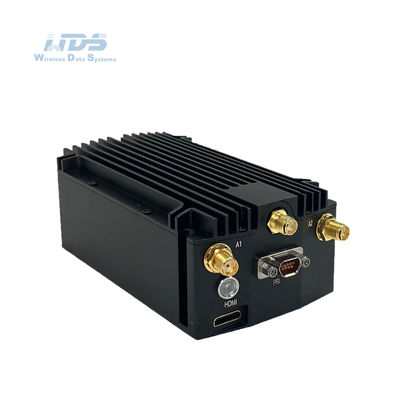

11.7x6.2x4.2cm/364g (2 watt×2/4 watt×2/5 watt×2 Airborne Multi-interface Radio-Black)

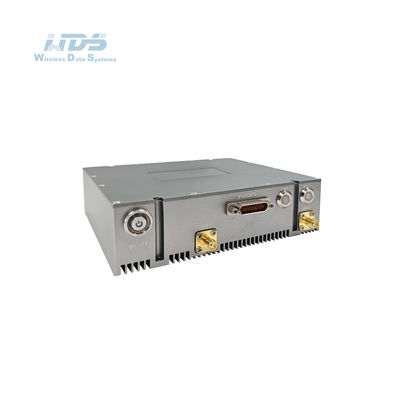

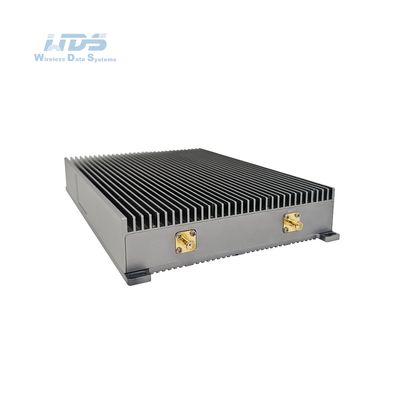

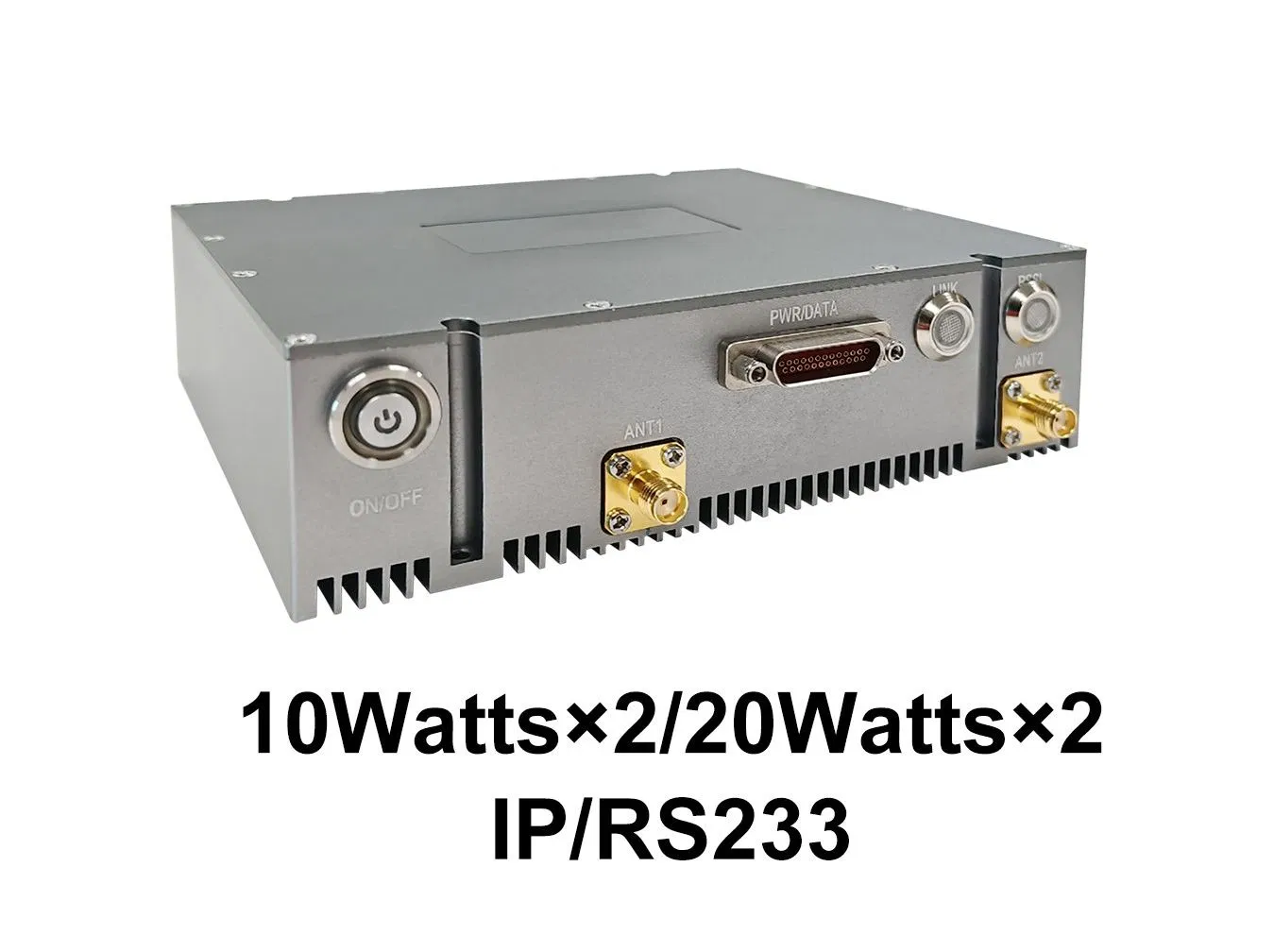

12.8x13.4x3.8cm/674g ((10 watt×2/20 watt×2 Airborne Radio-Iron Gray)

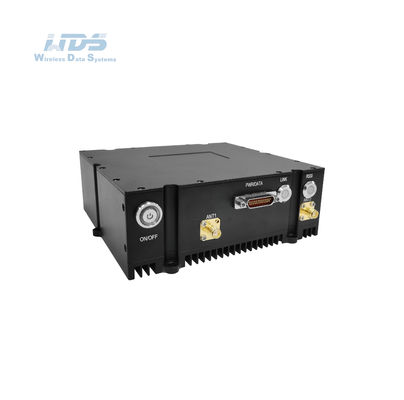

14.2x14.0x5.0cm/990g (10 watt × 2 / 20 watt × 2 Airborne Radio-Black) |
| Instalasi/Warna |
4 lubang pemasangan/hitam, besi abu-abu, militer hijau opsional |
| Kekuatan |
| Tegangan Pasokan |
9-24/12-28VDC (2Watt × 2/4Watt × 2)
18-24/18-36VDC (10Watt × 2 / 20Watt × 2) |
| Konsumsi daya |
Operasi 1-2A/Standby 0,4-0,6A@12V (2W × 2)
Operasi 2-4A/Standby 0,5-0,7A@12V (4W × 2)
Operasi 3-6A/Standby 0,7-0,9A@24V (10Watt×2)
Operasi 6-7A/Standby 0,7-0,9A@24V (20Watt×2) |
| Pemilihan Daya |
Kabel utama |
| Antarmuka |
| Antarmuka dasar |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
| Ekstensi Video |
HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah tetap - Jaringan tidak terhubung
Berkedip merah - Memulai/tidak terhubung ke jaringan
Hijau tetap - Jaringan terhubung
Berkedip hijau - PTT suara tidak berfungsi |
| Indikator Link RSSI |
Hijau tetap - Kualitas link sangat baik
Biru tetap - Kualitas link bagus
Konstan kuning - Kualitas link sedang
Ungu stabil - Kualitas link sedikit lebih buruk
Merah tetap - Kualitas tautan buruk atau tautan tidak berfungsi |
Antarmuka Manajemen/
Antarmuka Kontrol |
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP |
| OEM |
| Ukuran/berat |
10.1x5.4x1.9cm/123.5g, 2/4/5Watt×2 Modul
12.7x11.0x3.8cm/600g, 10/20/40Watt × 2 Modul |
| RF |
SMP |
