| Platform SDR, Bentuk Gelombang |
| 9363 atau 9361+7Z020, Jaringan Seluler MANET |
Teknologi MIMO |
| Pengkodean ruang-waktu, Penerimaan Keragaman, pembentukan berkas TX / RX |
Sensitivitas Penerimaan |
| -103dBm@5MHz BW |
Lebar Pita Saluran |
| Pengaturan 1.25/2.5/5/10/20MHz; Mendukung transmisi dan penerimaan dengan lebar pita saluran yang berbeda, mencapai pita lebar dan pita sempit campuran |
Laju Data |
| 1-70Mbps(20MHz BW) Adaptif, QoS |
Mode Modulasi |
| TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptif (Pengaturan tetap opsional) |
Daya Output RF |
|
(Mendukung TPC, kontrol daya transmisi, dapat disesuaikan 1dBm)
0.25Watts x2; 0.5(1)Watts x2; 1Watts x2; 2Watts x2; 4(5)Watts x2; 10Watts x2; 20Watts x2
|
Single Hop
|
|
Jarak Komunikasi
Udara ke G. 3-15KM, 0.25Watts x2; 10-30KM, 0.5Watts x2; 20~50KM, 1Watts x2; 50~100KM, 2Watts x2; 100~150KM, 4Watts x2; 100~200KM, 5Watts x2; 150~300KM, 10Watts x2; 250~500KM, 20Watts x2
|
Mode |
| Pusat terdistribusi tanpa titik-ke-titik/titik-ke-multipoint/multipoint-ke-multipoint, Lapisan 2 atau 3 dari perutean Dinamis, Relay multi-hop, Star/Line/Network/Hybrid |
Penundaan Single Hop |
| Rata-rata 10mS (20MHz BW) |
Enkripsi |
| DES, AES128/256, SM4, SNOW3G/ZUC opsional, Enkripsi kartu Chip/TF disesuaikan atau mesin enkripsi eksternal |
Mode Anti-Jamming |
| Pemindaian spektrum manual pemilihan saluran/Pemilihan frekuensi cerdas yang ditingkatkan pita penuh (kesadaran spektrum)/Pita penuh hopping frekuensi adaptif FHSS/Mode roaming, Anti-interferensi multi-level |
Lokal/ |
|
Manajemen Jarak Jauh
Frekuensi operasi, lebar pita saluran, ID jaringan, pengaturan parameter daya transmisi dan lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan, kekuatan medan tautan rasio sinyal-ke-noise, lalu lintas unggah dan unduh, jarak node, peta elektronik posisi GPS/BD/GLONASS, pemantauan suhu/tegangan/jamming, peningkatan perangkat lunak. Jeda dan bangun jarak jauh opsional
|
Lainnya |
| Waktu startup kurang dari 28 detik, dan waktu akses/pembaruan/pengalihan jaringan kurang dari 1 detik |
Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop dalam jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop). Kehilangan bandwidth total untuk tiga hop dan di atasnya kurang dari 70%. Pelacakan operator otomatis, disesuaikan dengan deviasi frekuensi Doppler ±6kHz offset frekuensi, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6 Mach, 2000 meter per detik)
Band
|
| (300M-6GHz/Uper C-X-Ku dapat disesuaikan. Frekuensi yang sama atau frekuensi berbeda dari TDD, 2T2R pada pita tunggal)BAND |
| Rentang frekuensi |
VHF/UHF (MHz) |
| 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
L Band (GHz) |
| 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
S Band (GHz) |
| 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
C Band (GHz) |
| 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
(Catatan: Daya RF, Dimensi, Berat berbeda) |
| |
MIIT (MHz) |
| 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
Lingkungan |
| Suhu Operasi |
| -40℃ ~+80℃ |
Tingkat Perlindungan |
| IP66, IP67/IP68 Disesuaikan |
Mekanik |
| Ukuran/Berat |

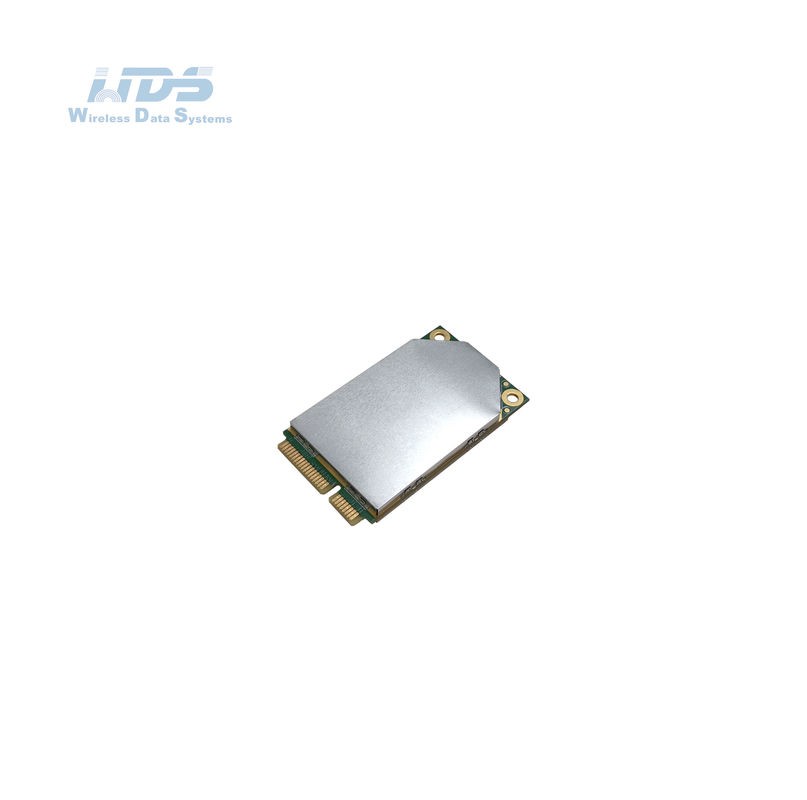

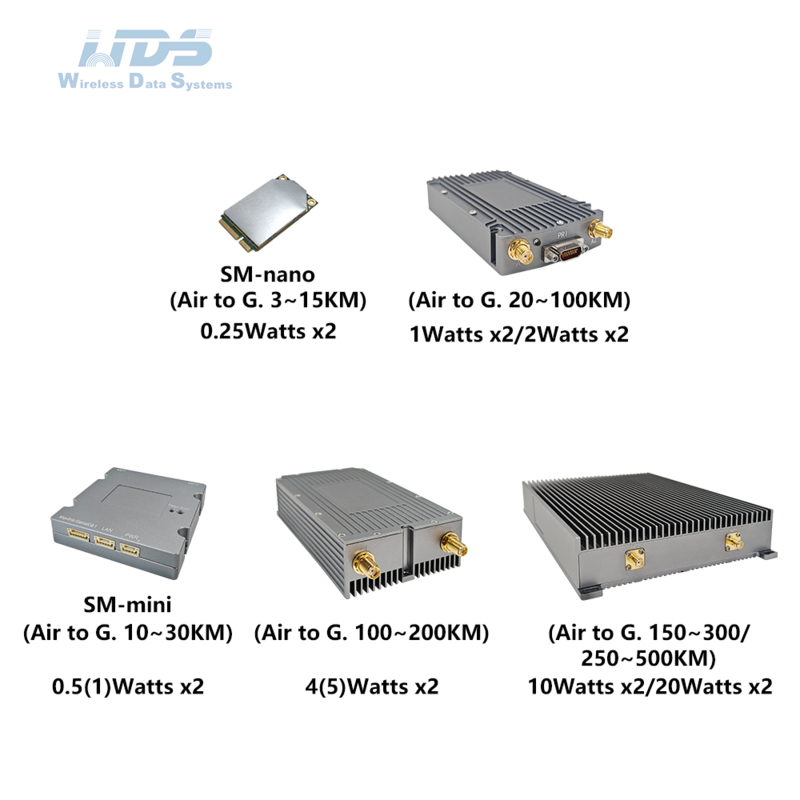

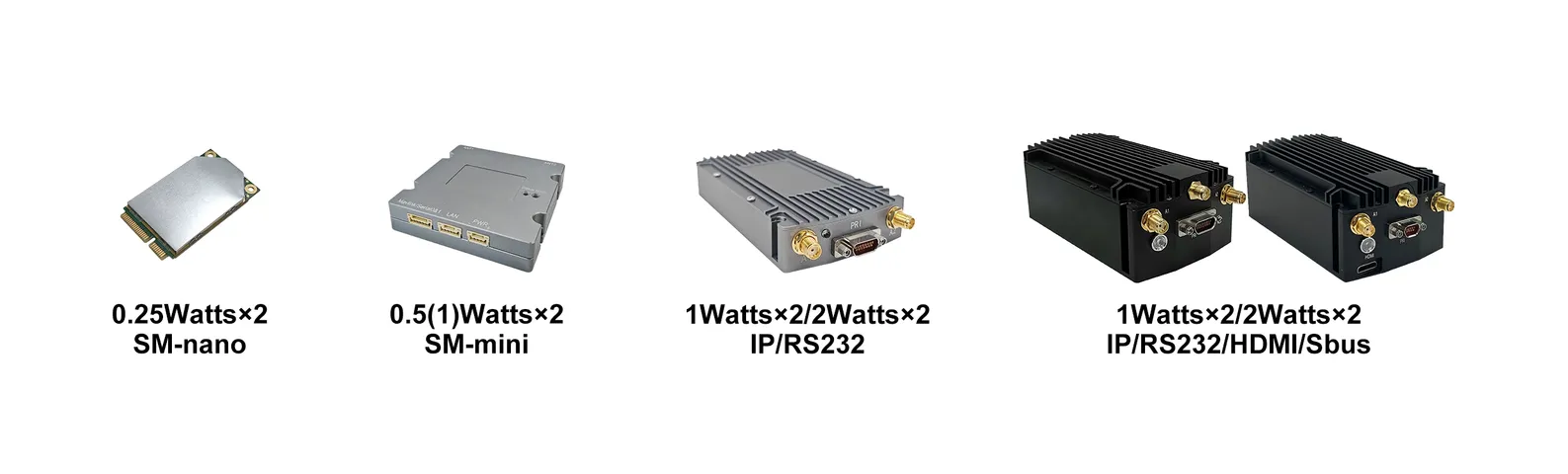

| 5.1x3.0x0.7cm/14g, 0.25Watts x2 Radio Udara, SM-nano |

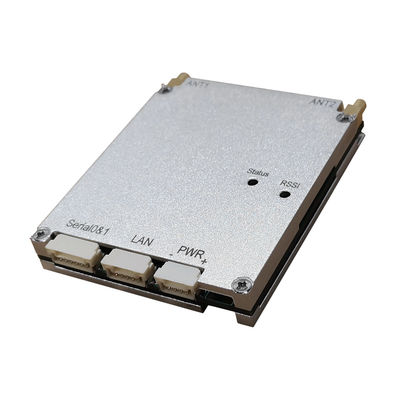

6.0x4.8x1.1cm/46g, 0.5(1)Watts x2 Radio Udara, SM-mini

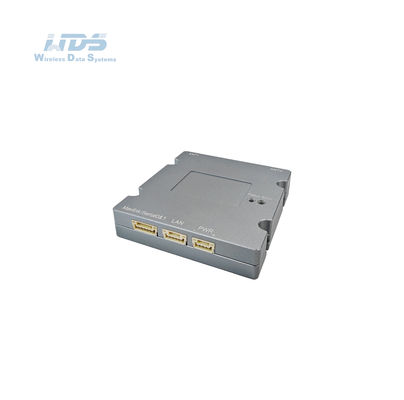

6.0x5.8x1.3cm/60g, 0.5(1)Watts x2 Radio Udara, SM-mini

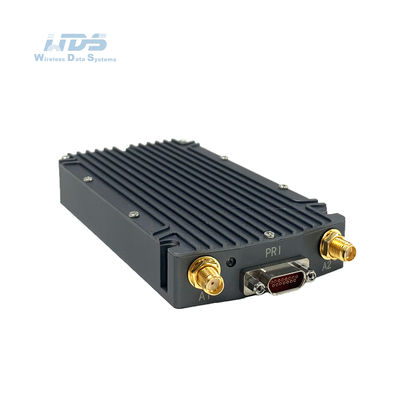

11.7x6.2x2.0cm/160g, 1(2)Watts x2 Radio Udara-Iron Gray

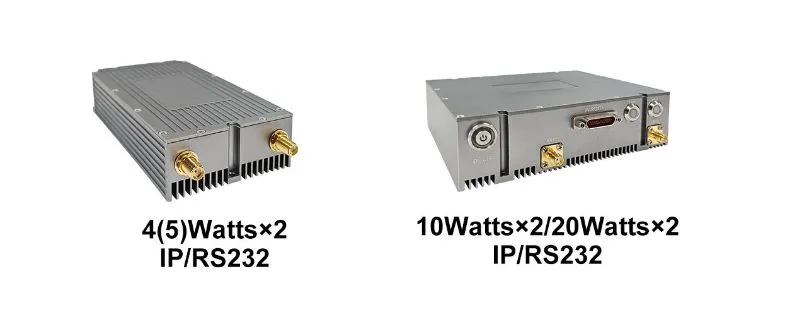

13.8x6.2x2.7cm/225, 4(5)Watts x2 Radio Udara-Iron Gray

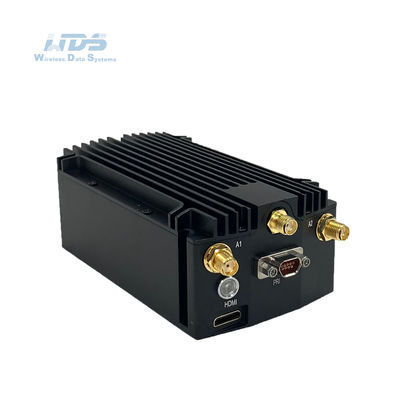

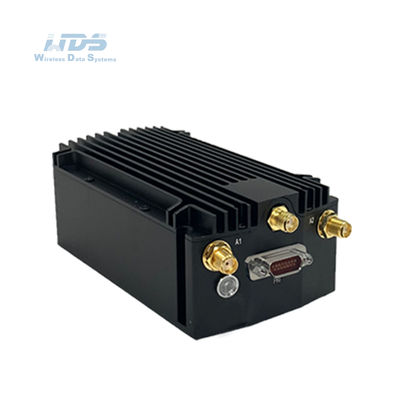

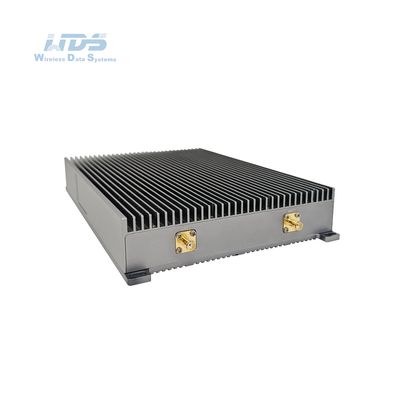

12.8x13.4x3.8cm/598g, 10Watts x2/20Watts x2 Radio Udara-Iron Gray

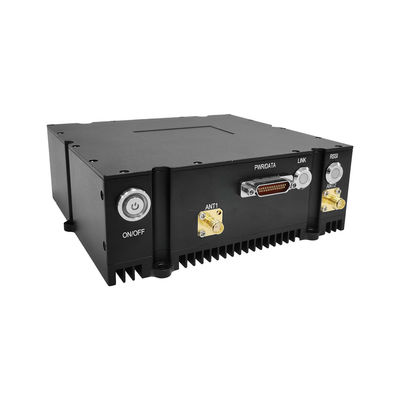

14.2x14.0x5.0cm/962g, 10Watts x2/20Watts x2 Radio Udara-Black
Pemasangan/Warna
|
| 4 Lubang Pemasangan/Hitam, Iron Gray, Army Green Opsional |
Daya |
| Tegangan Catu Daya |
| 3.5-5VDC, 0.25Watts x2, SM-nano |
9-32VDC, 0.5Watts x2, SM-mini
9-39VDC, 1Watts x2
12-36VDC, 2Watts x2/4(5)Watts x2
18-32VDC ,10Watts x2/20Watts x2
Konsumsi daya
|
| Operasi 1-2A/Siaga 0.5-1A@3.5-5V, 0.25Watts x2, SM-nano |
Operasi 0.3-0.5A/Siaga 0.2-0.3A@12V, 0.5Watts×2, SM-mini
Operasi 1-2A/Siaga 0.5-0.7A@12V, 1Watts×2/2Watts×2
Operasi 2-4A/Siaga 0.5-0.7A@12V, 4(5)Watts×2
Operasi 3-6A/Siaga 0.7-0.9A@16.8V,10Watts×2
Operasi 6-10A/Siaga 0.7-0.9A@20V, 20Watts×2
Pemilihan Daya
|

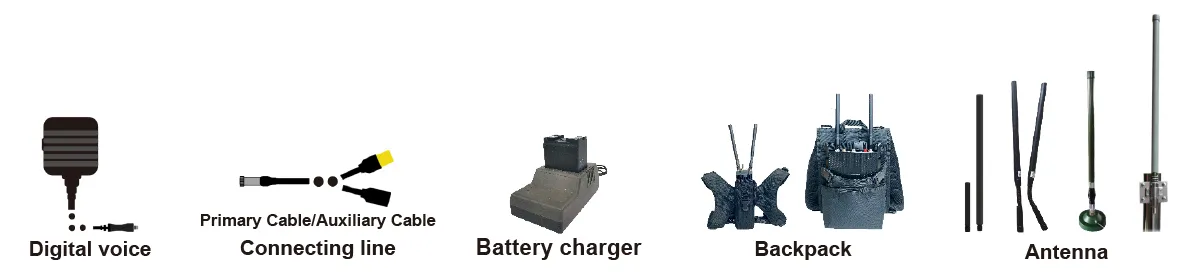

| Catu Daya oleh Baterai Twist-Lock atau Kabel Utama |
Baterai |
| 10/6 jam untuk 114/77.7Wh |
Antarmuka |
| Antarmuka dasar |
| 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Input DC |
Tekan untuk berbicara/ |
|
Antarmuka tambahan
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
|
Perluasan Jaringan Opsional |
| Perutean Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
Perluasan Video Opsional |
| HDMI/SDI/CVBS Penundaan Rendah, 4K/2K/1080P/720P/D1 |
Indikator Status Tautan |
| Merah pekat - Jaringan tidak terhubung |
Merah berkedip - Memulai/tidak terhubung ke jaringan
Hijau pekat - Jaringan terhubung
Hijau berkedip - Suara PTT mati
Indikator Tautan RSSI
|
| Hijau pekat - Kualitas tautan sangat baik |
Biru pekat - Kualitas tautan bagus
Kuning pekat - Kualitas tautan sedang
Ungu pekat - Kualitas tautan sedikit lebih buruk
Merah pekat - Kualitas tautan buruk atau tautan mati
Antarmuka Manajemen/
|
|
Antarmuka Kontrol
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP
|
