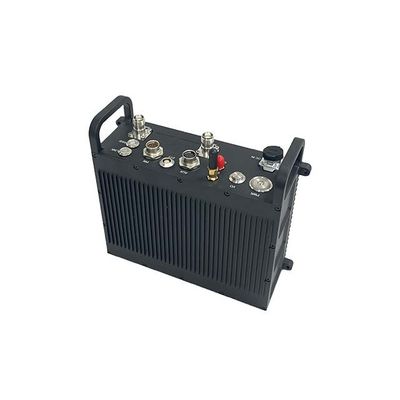

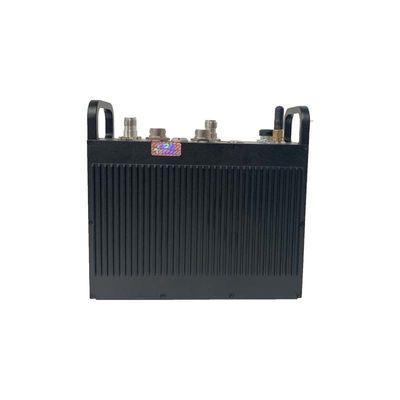

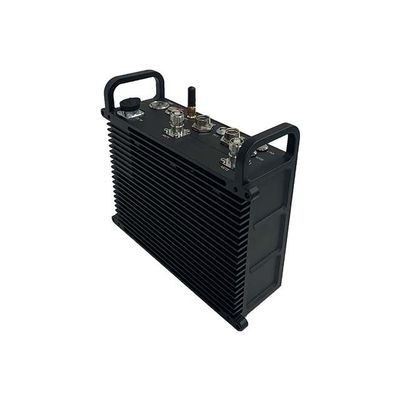

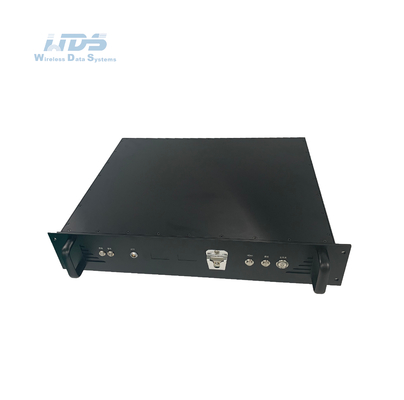

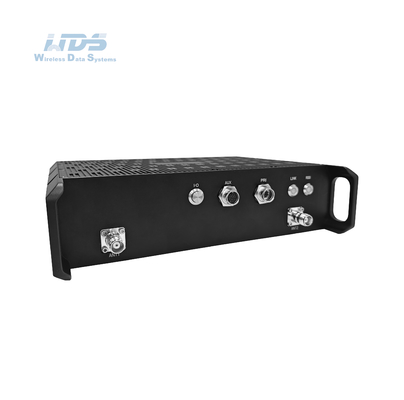

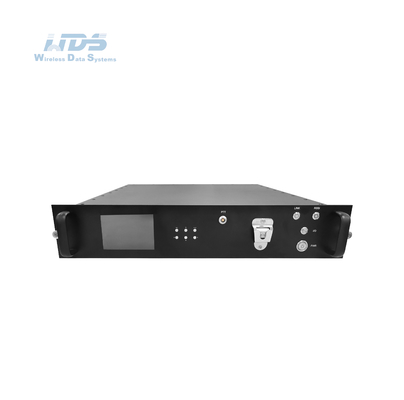

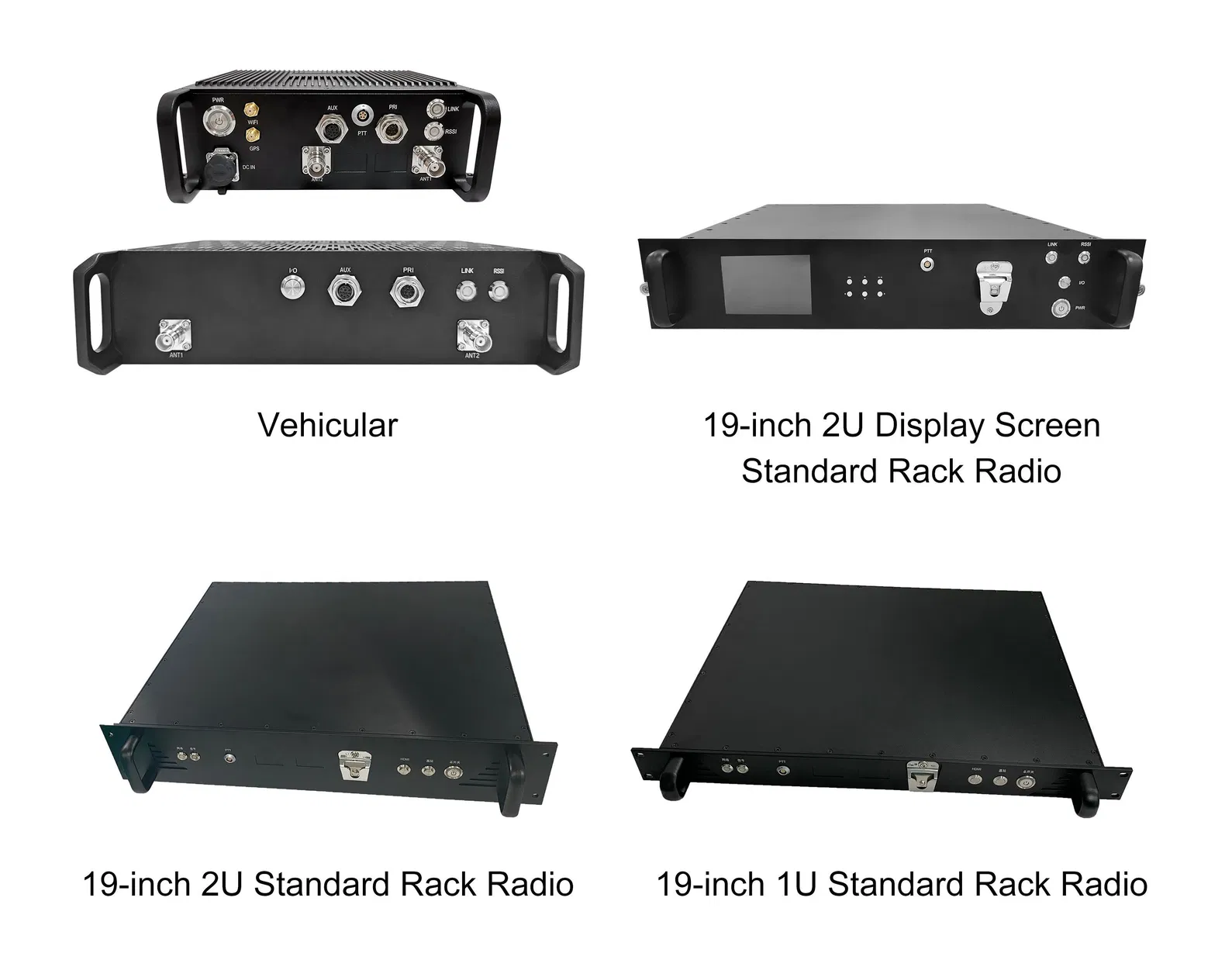

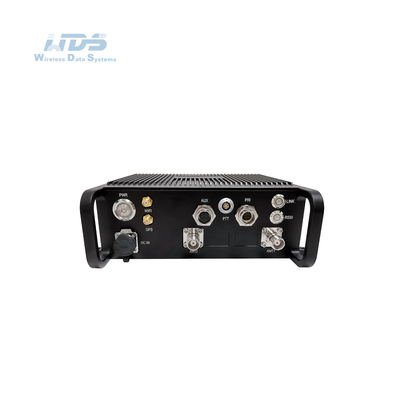

Seamless Mesh Mimo Radio Vehicular Cofdm Transmitter Untuk Komunikasi Kendaraan

Bentuk gelombang

Jaringan Mobile MIMO (MN-MIMO)

Teknologi MIMO

Kode ruang-waktu, Keanekaragaman Ruang, TX / RX beamforming, Multiplexing spasial

Dapatkan Sensitivitas

-103dBm@5MHz BW

Jangkauan Saluran

2.5/5/10/20MHz,40MHz opsional;FDD oleh antena ganda dengan transceiver dua frekuensi ((Aggregation Carrier) opsional

Tingkat Data

1-100Mbps ((20MHz BW)/180Mbps ((40MHz BW) Adaptif,QoS

Mode Modulasi

TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptive ((Fixed setting opsional)

Kekuatan output RF

10 watt × 2 / 20 watt × 2

Jarak Komunikasi Single Hop

100-300 KM (terlihat), 1-30 KM (daerah perkotaan)

Mode

Didistribusikan tanpa pusat Point-to-point / Point-to-multipoint / Multipoint-to-multipoint,Dua atau tiga lantai Routing dinamis,Multi-hop relay, Star / Line / Network / Hybrid

Single Hop Delay

Rata-rata 7mS ((20MHz BW)

Enkripsi

DES, AES128/256,SNOW3G/ZUC opsional, Enkripsi chip / TF kartu disesuaikan

Modus anti-jamming

Pilihan saluran pemindaian spektrum manual, Full band Pilihan saluran frekuensi cerdas ((Awareness spektrum) / Full band
Modus Frequency Hopping/Roaming otonom opsional

Manajemen Lokal/Jarak Jauh

Frekuensi operasi, bandwidth saluran, ID jaringan, daya transmisi dan pengaturan parameter lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan,rasio sinyal ke kebisingan kekuatan medan link, unggah dan unduh lalu lintas,jarak node,GPS/Beidou peta elektronik, suhu/voltase/jamming Pemantauan, pembaruan perangkat lunak.Remote silence and wake-up options

lainnya

Waktu startup kurang dari 28 detik, dan waktu akses jaringan/update/switchover kurang dari 1 detik.
kapasitas pengguna dari satu sistem ((256 node atau lebih) dan jumlah hop di jaringan Mesh ((Data 15+ hop, suara 10+ hop,
Video 8+ hop). Total kehilangan bandwidth dari beberapa hop kurang dari 70%.
komunikasi seluler

UHF

350-450/450-550/570-700/800-950

Band L

1000-1200/1300-1550

MIIT

336-344/512-582/566-626/ 606-678/1420-1520/1430-1444

Band S

1.6-1.8/1.8-2.0/2.0-2.2/2.2-2.5

Band C

4.4-5.0/5.0-6.0

Suhu Operasi

-40°C ~ +80°C

Tingkat Perlindungan

IP66,IP67/IP68 Disesuaikan

Ukuran/berat

22.9x18.9x6.2cm/3.86kg ((dengan baterai 22.2V/9.6AH Backpack Radio) 31.4x18.9x6.2cm/4.95kg ((dengan baterai 14.8/28.8AH Backpack Radio)

Instalasi/Warna

4 lubang pemasangan / Hitam, Iron Gray, Army Green Opsional

Tegangan Pasokan

14.8-36VDC ((10Watt × 2 Radio ransel)

Konsumsi daya

Operasi 3-6A/Standby 0.7-0.9A@16.8V ((10W × 2 Airborne Radio)

Pemilihan Daya

Pasokan listrik dengan baterai twist-lock atau kabel utama

10-12/6-8 jam untuk baterai lithium polimer 28,8/9,6AH

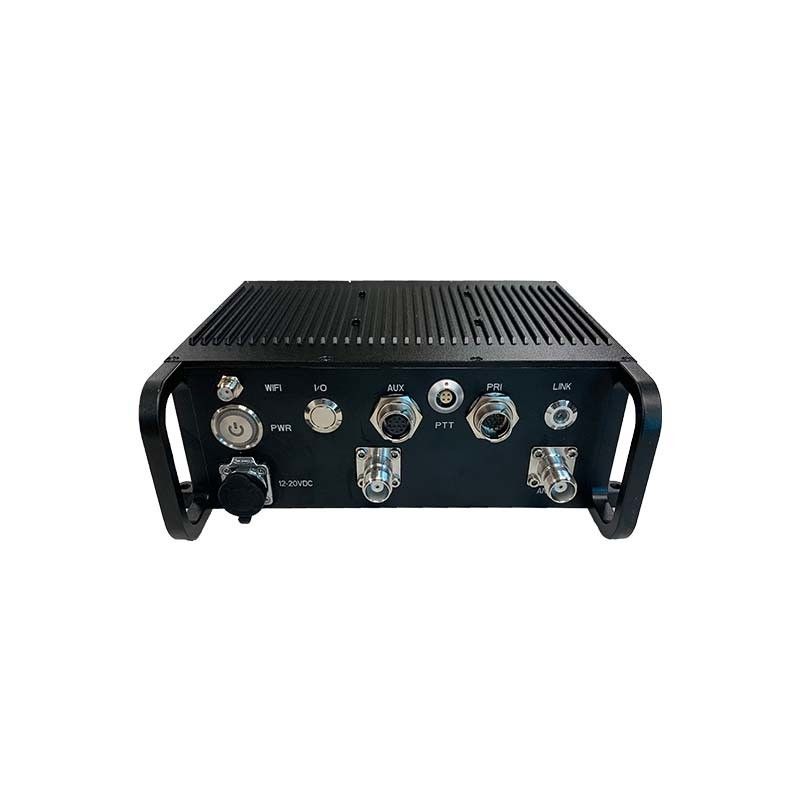

Antarmuka dasar

2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input

Tekan untuk berbicara / antarmuka bantu

MIC,SP,PTT,GND,RS485/422,USB2.0OTG

Ekstensi Jaringan Opsional

Routing Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit

Ekstensi Video Opsional

HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1

Indikator Status Tautan

Merah tetap - Jaringan tidak terhubung Merah berkedip - Memulai / tidak terhubung ke jaringan Hijau tetap - Jaringan tidak terhubung
Terkoneksi Berkedip hijau - PTT suara di bawah

Indikator Link RSSI

Konstan hijau - Kualitas tautan sangat baik Biru Konstan - Kualitas tautan bagus Konstan kuning - Kualitas tautan sedang
Ungu yang stabil - Kualitas tautan sedikit lebih buruk Merah yang stabil - Kualitas tautan buruk atau tautan tidak berfungsi

Antarmuka Manajemen/Interface Kontrol

Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP

Ukuran/berat

10.1x5.4x1.9cm/123.5g

RF

SMP
