Detail produk:
|
| Jenis: | Genggam | ||
|---|---|---|---|
| Menyoroti: | ODM SmartMesh Handheld Radio,Radio genggam RF SmartMesh,Jaringan mesh rf ODM |
||
Fitur utama SmartMesh Wireless Broadband MESH:
Kinerja RF:
Kinerja jaringan:
lainnya:

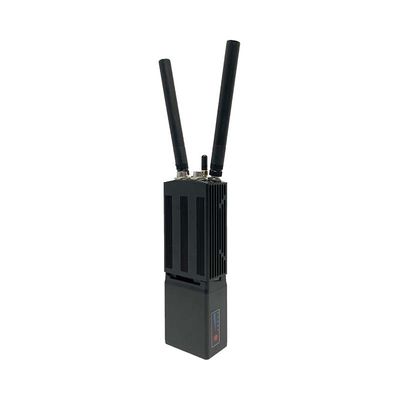

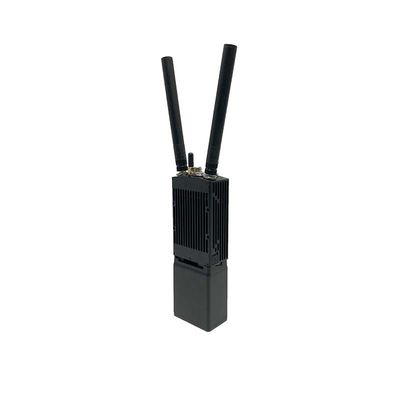

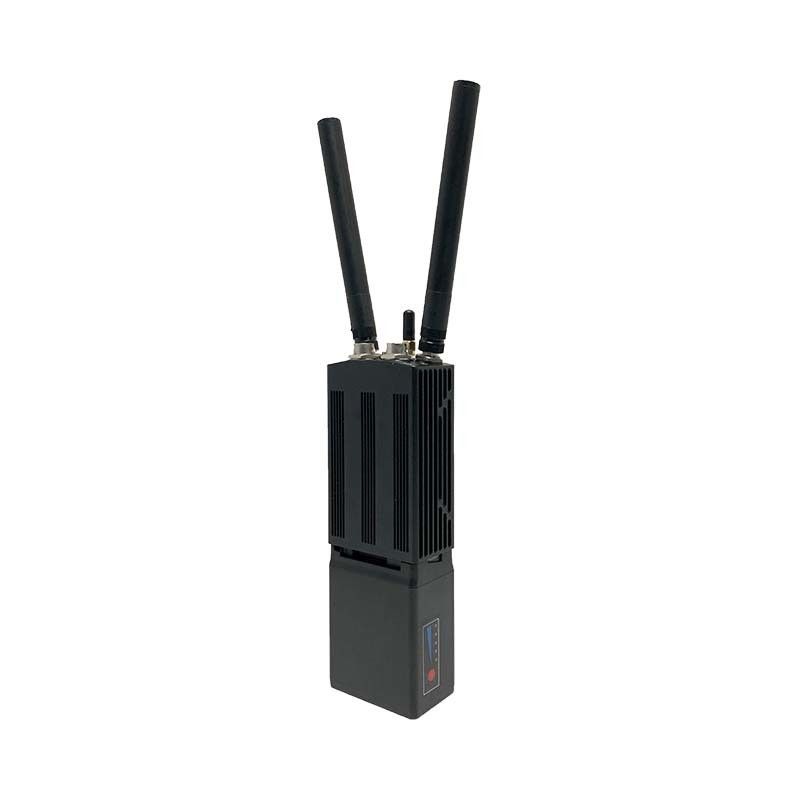

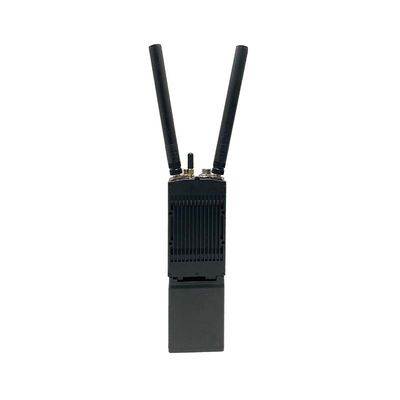

Spesifikasi radio genggam
| Umum | |
| Platform SDR, Bentuk Gelombang | 9363 atau 9361+7Z020, Jaringan Seluler MANET |
| Teknologi MIMO | Kode ruang-waktu, Menerima Keanekaragaman, TX / RX beamforming |
| Dapatkan Sensitivitas | -103dBm@5MHz BW |
| Jangkauan Saluran | 1Pengaturan.25/2.5/5/10/20MHz; Mendukung transmisi dan penerimaan dengan bandwidth saluran yang berbeda, mencapai campuran broadband dan narrowband |
| Tingkat Data | 1-70Mbps ((20MHz BW) Adaptif, QoS |
| Mode Modulasi | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Fixed setting opsional) |
|
Kekuatan output RF (Dukungan TPC, kontrol daya transmisi, 1dBm disesuaikan) |
0.5 watt x2 1Watt x2 2 watt x2 4Watt x2 |
|
Single Hop Jarak Komunikasi |
100-300 KM (LOS), 1-30 KM (daerah perkotaan) |
| Mode | Distribusi tanpa pusat Point-to-point / Point-to-multipoint / Multipoint-to-multipoint, Layer 2 atau 3 dari routing Dinamis, Multi-hop relay, Star / Line / Network / Hybrid |
| Single Hop Delay | Rata-rata 10mS (20MHz BW) |
| Enkripsi | DES, AES128/256, SM4, SNOW3G/ZUC opsional, Chip/TF kartu enkripsi khusus atau mesin enkripsi eksternal |
| Mode Anti-Jamming | Pemilihan saluran pemindaian spektrum manual/Pemilihan frekuensi cerdas dengan band penuh yang ditingkatkan ((pengetahuan spektrum) /Full band adaptive frequency hopping FHSS/Roaming mode, Multi-level anti interference |
|
Lokal/ Manajemen jarak jauh |
Frekuensi operasi, bandwidth saluran, ID jaringan, daya transmisi dan pengaturan parameter lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan,rasio sinyal ke kebisingan kekuatan medan link, unggah dan unduh lalu lintas, jarak simpul, peta posisi elektronik GPS/BD/GLONASS, pemantauan suhu/voltase/jamming, peningkatan perangkat lunak. |
| lainnya |
Waktu startup kurang dari 28 detik, dan waktu akses jaringan/update/switchover kurang dari 1 detik Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop di jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop).Total kehilangan bandwidth untuk tiga hop dan lebih adalah kurang dari 70%Pelacakan pembawa otomatis, disesuaikan dengan penyimpangan frekuensi Doppler ± 6 kHz, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6 Mach,2000 meter per detik) |
| Band(300M-6GHz/Upper C-X-Ku disesuaikan. Frekuensi yang sama atau frekuensi yang berbeda dari TDD, 2T2R pada pita tunggal) | |
| BAND | Jangkauan frekuensi |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| Band L (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| Band S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| C Band (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Catatan: daya RF, Dimensi, Berat berbeda) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Lingkungan | |
| Suhu Operasi | -40°C ~ +80°C |
| Tingkat Perlindungan | IP66, IP67/IP68 Disesuaikan |
| Mesin | |

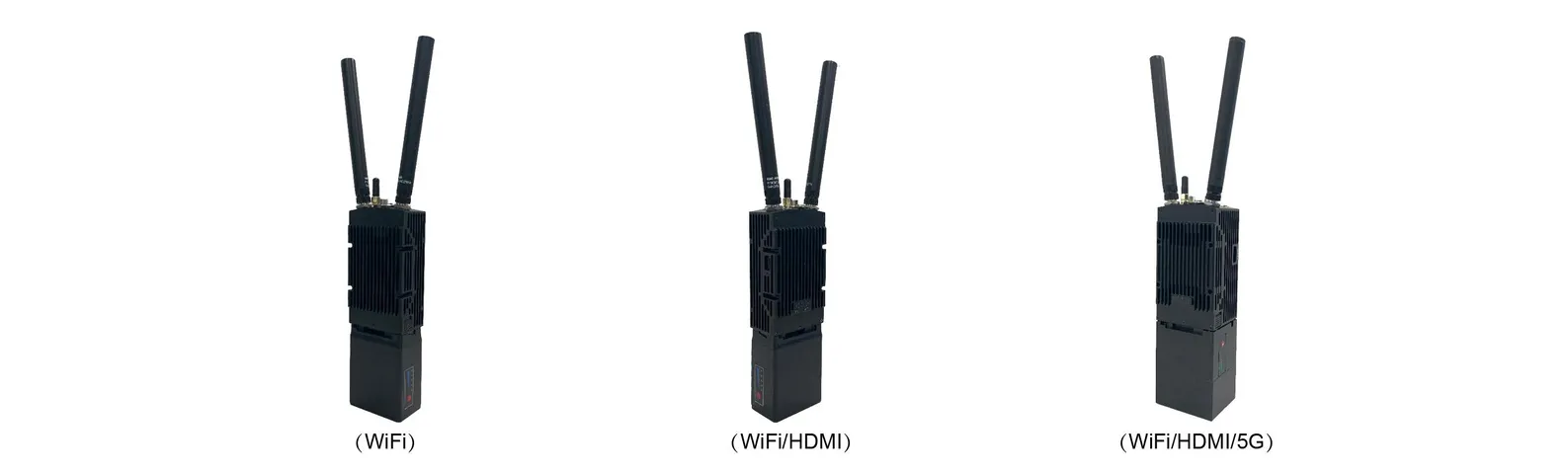

| Ukuran/berat | 19.0x6.8x3.8cm/0.769kg (dengan baterai 11.1V/77.7Wh Handheld Radio) 20.5x6.8x3.8cm/0.799kg (dengan baterai 11.1V/77.7Wh WiFi/HDMI Handheld Radio) 20.7x6.9x5.5cm/1.30kg (dengan baterai 11.1V/77.7Wh WiFi/HDMI/5G Handheld Radio) 15.7x6.5x3.2cm/0.482kg (Body Worn) |
| Instalasi/Warna | 4 lubang pemasangan/hitam, besi abu-abu, militer hijau opsional |
| Kekuatan | |
| Tegangan Pasokan | 9-32VDC (0,5Watt × 2) 9-39VDC (1W × 2) 12-36VDC (2Watt × 2/4Watt × 2) |
| Konsumsi daya | Operasi 0.3-0.5A/Standby 0.2-0.3A@12V (0.5Watt×2) Operasi 0,5-1A/Standby 0,4-0,6A@12V (1W × 2) Operasi 1-2A/Standby 0,5-0,7A@12V (2W × 2) Operasi 2-4A/Standby 0.5A@12V (4W × 2) |
| Pemilihan Daya | Pasokan listrik dengan baterai twist-lock atau kabel utama |
| Baterai | 10/6 jam untuk 114/77,7Wh |
| Antarmuka | |
| Antarmuka dasar | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
|
Dorong untuk berbicara / Antarmuka bantu |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Ekstensi Jaringan Opsional | Routing Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
| Ekstensi Video Opsional | HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah tetap - Jaringan tidak terhubung Berkedip merah - Memulai/tidak terhubung ke jaringan Hijau tetap - Jaringan terhubung Berkedip hijau - PTT suara tidak berfungsi |
| Indikator Link RSSI |
Hijau tetap - Kualitas link sangat baik Biru tetap - Kualitas link bagus Konstan kuning - Kualitas link sedang Ungu stabil - Kualitas link sedikit lebih buruk Merah tetap - Kualitas tautan buruk atau tautan tidak berfungsi |
|
Antarmuka Manajemen/ Antarmuka Kontrol |
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP |

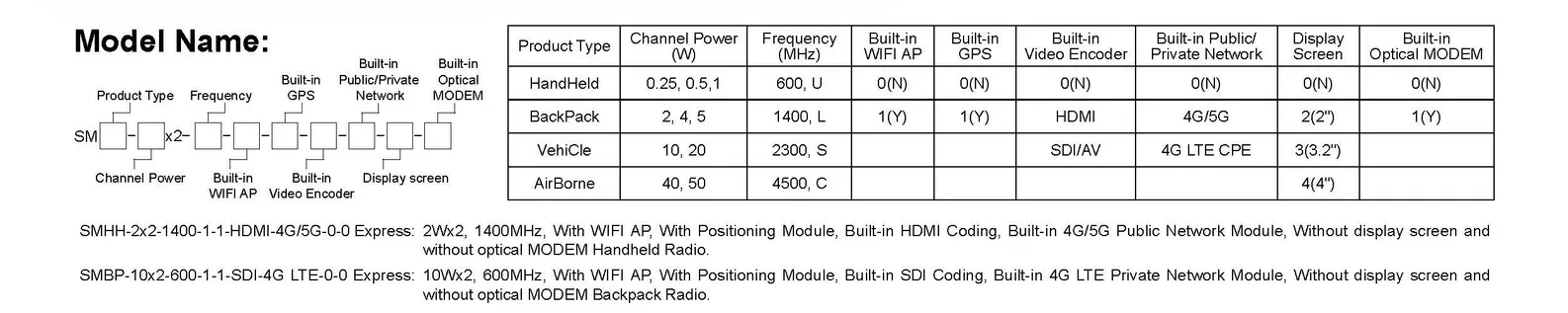

Nama Model:
