| Umum |
| Platform SDR, Bentuk Gelombang |
9363 atau 9361+7Z020, Jaringan Seluler MANET |
| Teknologi MIMO |
Kode ruang-waktu, Menerima Keanekaragaman, TX / RX beamforming |
| Dapatkan Sensitivitas |
-103dBm@5MHz BW |
| Jangkauan Saluran |
1Pengaturan.25/2.5/5/10/20MHz; Mendukung transmisi dan penerimaan dengan bandwidth saluran yang berbeda, mencapai campuran broadband dan narrowband |
| Tingkat Data |
1-70Mbps ((20MHz BW) Adaptif, QoS |
| Mode Modulasi |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Fixed setting opsional) |
Kekuatan output RF
(Dukungan TPC, daya transmisi
kontrol, 1dBm diatur) |
10Watt x2
20 watt x2 |
|
Single Hop
Jarak Komunikasi
|
100-300 KM (LOS), 1-30 KM (daerah perkotaan) |
| Mode |
Distribusi tanpa pusat Point-to-point / Point-to-multipoint / Multipoint-to-multipoint, Layer 2 atau 3 dari routing Dinamis, Multi-hop relay, Star / Line / Network / Hybrid |
| Single Hop Delay |
Rata-rata 10mS (20MHz BW) |
| Enkripsi |
DES, AES128/256, SM4, SNOW3G/ZUC opsional, Chip/TF kartu enkripsi khusus atau mesin enkripsi eksternal |
| Mode Anti-Jamming |
Pilihan saluran pemindaian spektrum manual, Pilihan saluran frekuensi cerdas/Mode frekuensi otonom/Roaming opsional |
| Manajemen Lokal/Jarak Jauh |
Frekuensi operasi, bandwidth saluran, ID jaringan, daya transmisi dan pengaturan parameter lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan,rasio sinyal ke kebisingan kekuatan medan link, unggah dan unduh lalu lintas, jarak simpul, peta posisi elektronik GPS/BD/GLONASS, pemantauan suhu/voltase/jamming, peningkatan perangkat lunak. |
| lainnya |
Waktu startup kurang dari 28 detik, dan waktu akses jaringan/update/switchover kurang dari 1 detik
Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop di jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop).Total kehilangan bandwidth untuk tiga hop dan lebih adalah kurang dari 70%.
Pelacakan pembawa otomatis, disesuaikan dengan penyimpangan frekuensi Doppler ±6 kHz, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6 Mach, 2000 meter per detik)
|
| Band ((300M-6GHz/Upper C-X-Ku disesuaikan. Frekuensi yang sama atau frekuensi yang berbeda dari TDD, 2T2R pada band tunggal) |
| BAND |
Jangkauan frekuensi |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Band L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Band S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Band C |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Catatan: daya RF, Dimensi, Berat berbeda) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Lingkungan |
| Suhu Operasi |
-40°C ~ +80°C |
| Tingkat Perlindungan |
IP66,IP67/IP68 Disesuaikan |
| Mesin |
| Ukuran/berat |

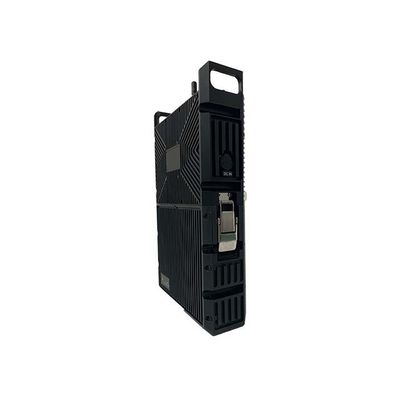

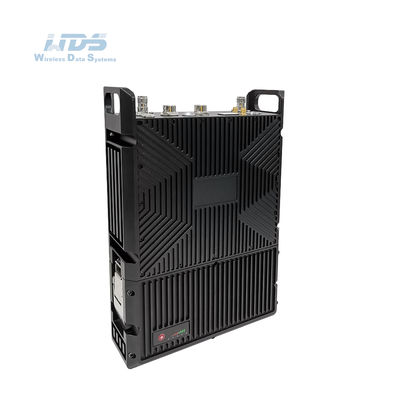

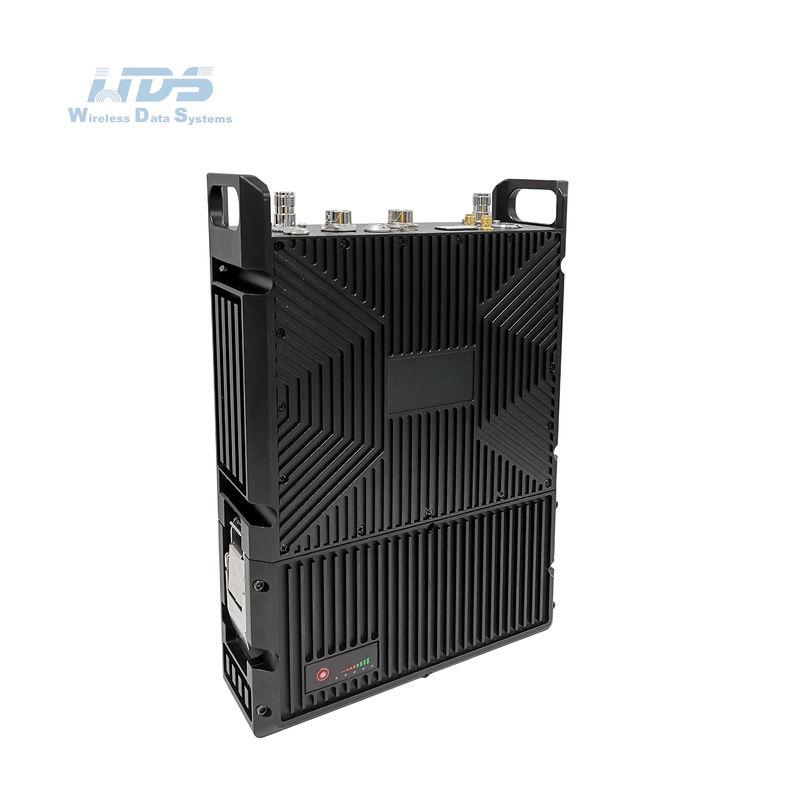

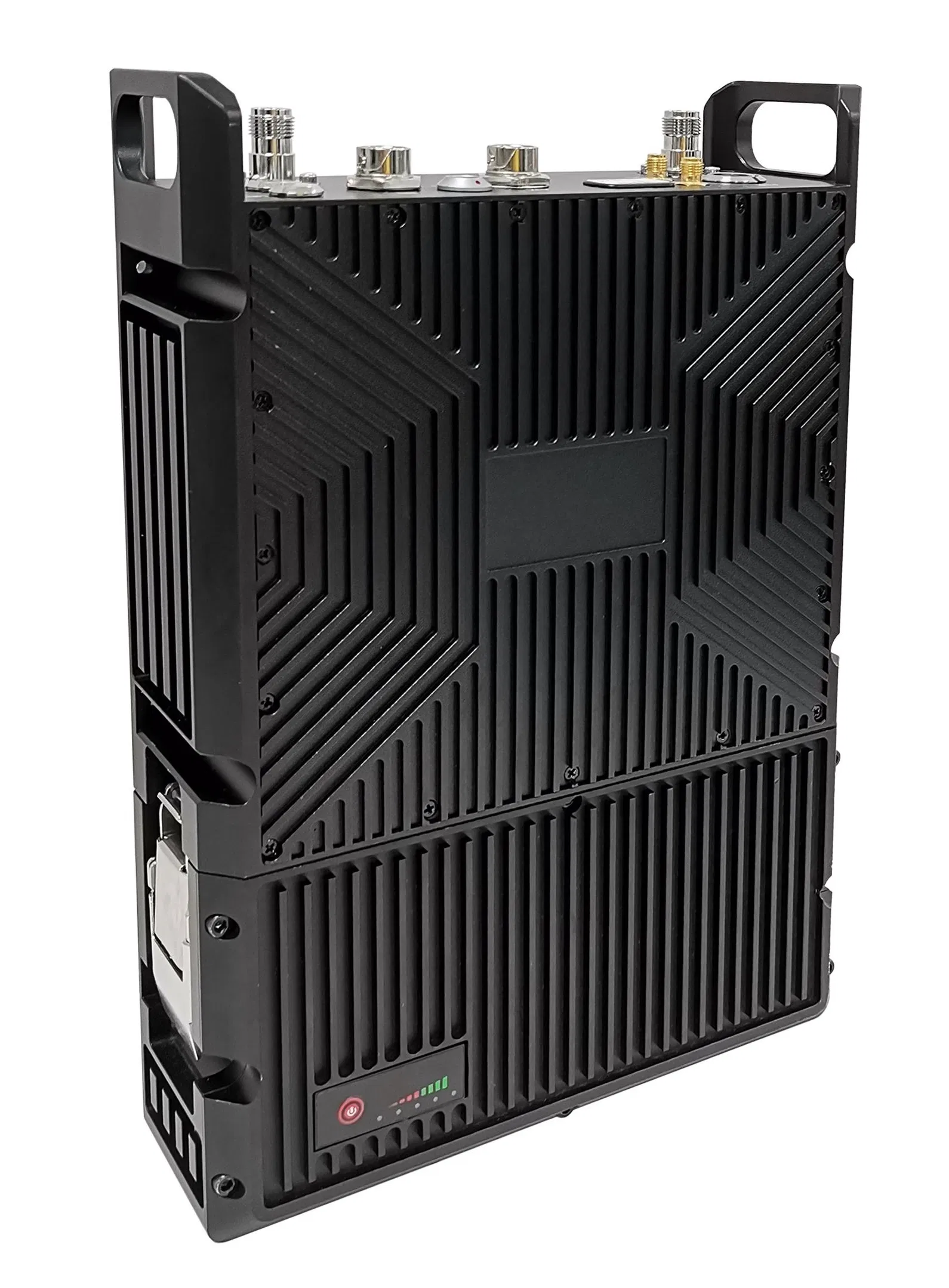

22.9x18.9x6.2cm/3.86kg (dengan baterai 22.2V/114Wh Backpack Radio) |
| Instalasi/Warna |
4 lubang pemasangan/hitam, besi abu-abu, militer hijau opsional |
| Kekuatan |
| Tegangan Pasokan |
18-32VDC |
| Konsumsi daya |
Operasi 3-6A/Standby 0,7-0,9A@16.8V |
| Pemilihan Daya |
Pasokan listrik dengan baterai twist-lock atau kabel utama |
| Baterai |
12/8 jam untuk baterai lithium polimer 28,8/9,6Ah |
| Antarmuka |
| Antarmuka dasar |

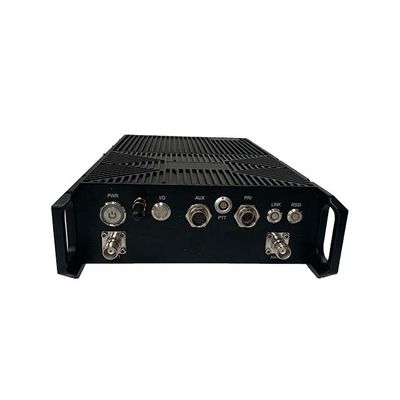

RF 2xTNC, 1-2xRJ45 Ethernet 100/1000BaseT, WiFi AP, RS232/485/422, Sbus/USB/Bluetooth, 1.2-230.4Kbps, DC Input |
| Tekan untuk berbicara / antarmuka bantu |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Ekstensi Jaringan |
Routing Jaringan Publik 4G-5G/Integrasi WB-NB/LTE, Satelit, Serat |
| Ekstensi Video |
HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah tetap - Jaringan tidak terhubung
Berkedip merah - Memulai/tidak terhubung ke jaringan
Hijau tetap - Jaringan terhubung
Berkedip hijau - PTT suara tidak berfungsi |
| Indikator Link RSSI |
Hijau tetap - Kualitas link sangat baik
Biru tetap - Kualitas link bagus
Konstan kuning - Kualitas link sedang
Ungu stabil - Kualitas link sedikit lebih buruk
Merah tetap - Kualitas tautan buruk atau tautan tidak berfungsi |
|
Antarmuka Manajemen/
Antarmuka Kontrol
|
Manajemen jaringan berbasis web/GUI, antarmuka pengembangan sekunder API/SNMP |
