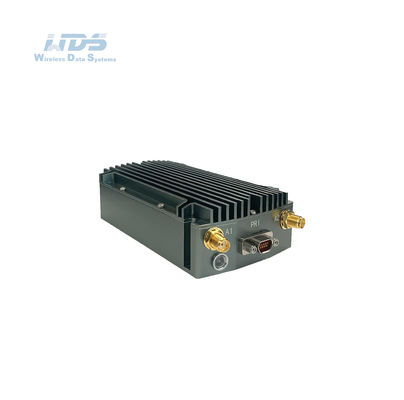

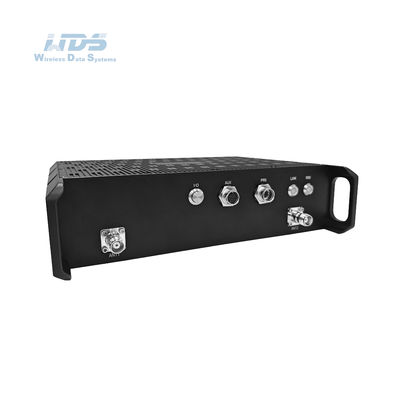

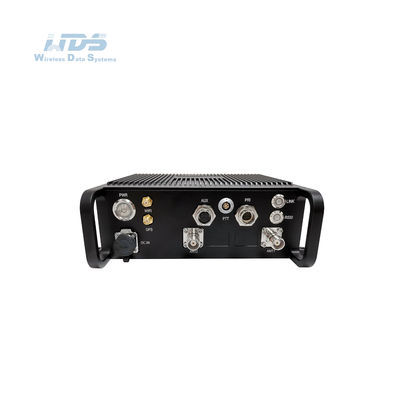

Mesh Radio-NBmesh Series of Wireless Narrowband MESH of Vehicle&Board

Radio/modul mesh pita sempit seri NBmesh cocok untuk skenario jaringan terdistribusi di mana laju layanan tidak tinggi, jarak transmisi jauh, dan jangkauan transmisi didasarkan pada relai multi-hop. Topologinya adalah jaringan multi-hop, yang terdiri dari beberapa simpul distribusi. Strukturnya ringkas, ringan, desain papan tunggal, nyaman bagi pengguna untuk diintegrasikan ke dalam berbagai jenis peralatan terminal, untuk mencapai transmisi data jarak jauh yang stabil dan andal.
Fitur:
1. Relai multi-hop, Jaringan Efisien
2. Kecepatan rendah, Sensitivitas Tinggi
3. Frekuensi Band UHF/L/S
4. Daya RF 2/4/10/20 Watt
5. Port serial / Port jaringan, Suara/lokasi
6. Lompatan frekuensi intelijen
Radio/modul mesh pita sempit seri NBMesh, mendukung perutean dinamis titik-ke-titik, titik-ke-multipoint, dan multi-titik-ke-multipoint, relai multi-hop transmisi data nirkabel, digunakan dalam kluster UAV, komando kendali tembakan bersenjata, komando komunikasi darurat penyelamatan darurat, komunikasi maritim formasi kapal, komunikasi jaringan swa-organisasi pencegahan kebakaran hutan.

Kinerja:
1. Jarak transmisi jauh, Kemampuan anti-macet yang kuat
2. Kemampuan beradaptasi dengan lingkungan bergerak
3. Lapisan aplikasi mendukung semua jenis terminal aplikasi port Serial/port Jaringan
4. Mendukung penyebaran cepat, perubahan dinamis topologi jaringan, organisasi sendiri tanpa jaringan pusat dan penerusan multi-hop
5. Sensitivitas penerimaan hingga -117dBm@250KHz BW
6. Kemampuan transmisi data adaptif, yang secara adaptif dapat memilih mode modulasi dan mode pengkodean sesuai dengan perubahan lingkungan, dan melakukan transmisi laju data adaptif
7. Kemampuan jaringan yang fleksibel dan efisien, mendukung protokol TDMA slot waktu dinamis, protokol CSMA, skenario layanan pengukuran dan kontrol terpusat dengan lebih dari 6 hop dan layanan suara
8. Tidak perlu mengkonfigurasi alamat IP dan driver, kompatibilitas mulus dengan protokol TCP, UDP tingkat atas, dapat mencapai suara, file, dan interaksi transparan data lainnya





 Spesifikasi Radio Mesh Pita Sempit NBMesh

Platform SDR, Bentuk Gelombang	9363+7Z020, MANET Jaringan Seluler
Teknologi MIMO	Pengkodean ruang-waktu, Penerima Keanekaragaman, Pembentukan berkas TX / RX
Frekuensi (70M-6GHz dapat disesuaikan)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ Band L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ Band S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ Band C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
Lebar Pita Saluran	250k/500k/1MHz(Antena Ganda), 400kHz(Antena Tunggal)
Sensitivitas	-117dBm@250KHz
Mode Modulasi	BPSK/QPSK/16QAM (Adaptif), OFDM(Antena Ganda)/SCFDE(Antena Tunggal)
Laju Data Airborne (Antena Tunggal/ Antena Ganda)	50-250kbps@250kHz(Antena Ganda) 125-500kbps@500kHz(Antena Ganda) 250-1000kbps@1MHz(Antena Ganda)
Mode Akses Ganda	CSMA/TDMA
Saluran RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Daya Transmisi	0.25/0.5/1/2/4(5)/10/20/40(50)Watt(Antena Ganda)
Single Hop Jarak Komunikasi	30-100 km (LOS), 1-30 km (wilayah perkotaan)
Mode Kerja	Titik-ke-titik/Titik-ke-multipoint/Multipoint-ke-multipoint, Perutean dinamis/Relai multi-hop, Bintang/Garis/Jaringan/Hibrida
Konektor	Port serial (dua arah titik-ke-titik, satu arah titik-ke-banyak)/ Port Jaringan (unicast, multicast, siaran)/Suara, Lokasi (siaran)
Penundaan Single Hop	Rata-rata 7mS (1MHz BW)
Enkripsi	DES, AES128/256, SNOW3G/ZUC opsional, Enkripsi kartu Chip/TF yang disesuaikan atau mesin enkripsi eksternal
Mode Anti-Macet	Pemindaian spektrum manual pemilihan saluran, Pemilihan frekuensi cerdas yang ditingkatkan pita penuh (kesadaran spektrum)/Lompatan frekuensi adaptif pita penuh FHSS/Mode roaming opsional
Lokal/ Manajemen Jarak Jauh	Frekuensi operasi, lebar pita saluran, ID jaringan, pengaturan parameter daya transmisi dan lainnya, pemindaian spektrum, tampilan waktu nyata dan catatan statistik topologi jaringan, rasio sinyal-ke-noise kekuatan medan tautan, lalu lintas unggah dan unduh, jarak simpul, peta elektronik GPS/Beidou, pemantauan suhu/tegangan/macet, peningkatan perangkat lunak. Jeda dan bangun jarak jauh opsional
Lainnya	Waktu mulai kurang dari 28 detik, dan waktu akses/pembaruan/pengalihan jaringan kurang dari 1 detik. Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 simpul atau lebih) dan jumlah hop dalam jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop). Kehilangan laju transmisi total untuk lebih dari tiga hop kurang dari 70%. Pelacakan operator otomatis, disesuaikan dengan deviasi frekuensi Doppler ±6kHz offset frekuensi, mendukung seluler komunikasi pada kecepatan di atas 7200 kilometer per jam (6 Mach, 2000 meter per detik).
Ukuran Jaringan/ Kemampuan Multi-hop	Satu Jaringan Lebih Dari 256 Simpul/15 Hop
Suhu Operasi	-40ºC ~+80ºC
Tingkat Perlindungan	IP66, IP67/IP68 Disesuaikan
Tegangan/Konsumsi Daya	12-36VDC/Operasi 1-2A/Siaga 0.5-0.7A@12V, 2/4(5)Watt x2 18-32VDC/Operasi 3-6A/Siaga 0.7-0.9A@16.8V, 10Watt x2 18-32VDC/Operasi 6-7A/Siaga 0.7-0.9A@20V, 20/40(50)Watt x2
Pemilihan Daya	Catu Daya oleh Baterai Twist-Lock atau Kabel Utama

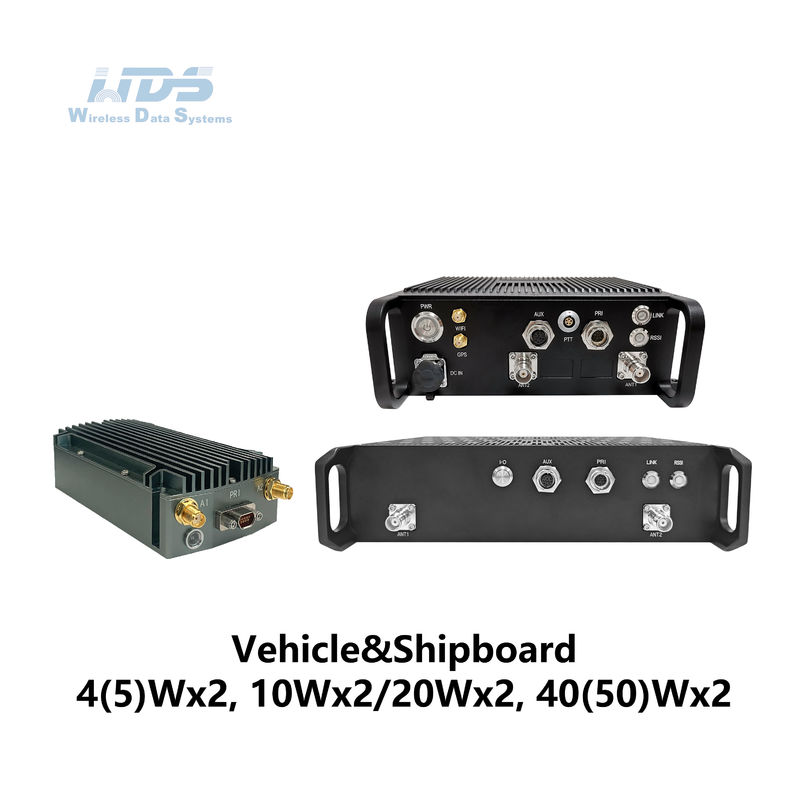

Dimensi/Berat	11.7x6.2x3.2cm/279g, 4(5)Wx2 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2
Pemasangan/Warna	4 Lubang Pemasangan/Hitam, Abu-abu Besi, Hijau Tentara Opsional
Antarmuka dasar	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Input DC
Tekan untuk berbicara/ Antarmuka tambahan	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Ekstensi Jaringan Opsional	Perutean Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit
Indikator Status Tautan	Merah stabil - Jaringan tidak terhubung Merah berkedip - Memulai/tidak terhubung ke jaringan Hijau stabil - Jaringan terhubung Hijau berkedip - Suara PTT mati
Indikator Tautan RSSI	Hijau stabil - Kualitas tautan sangat baik Biru stabil - Kualitas tautan bagus Kuning stabil - Kualitas tautan sedang Ungu stabil - Kualitas tautan sedikit lebih buruk Merah stabil - Kualitas tautan buruk atau tautan mati
Antarmuka Manajemen/ Antarmuka Kontrol	Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP
