| Platform SDR, Bentuk Gelombang |
9363 atau 9361+7Z020, Jaringan Seluler MANET |
| Teknologi MIMO |
Kode ruang-waktu, Menerima Keanekaragaman, TX / RX beamforming |
Frekuensi
(70M-6GHz disesuaikan) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C Band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)
|
| Jangkauan Saluran |
250k/500k/1MHz ((Anten ganda) |
| Sensitivitas |
-117dBm@250KHz |
| Mode Modulasi |
BPSK/QPSK/16QAM (Adaptif), OFDM ((Dual Antenna) |
| Tingkat Data Udara |
50-250kbps @ 250kHz ((Anten ganda)
125-500kbps@500kHz ((Anten ganda)
250-1000kbps@1MHz ((Dual Antenna) |
| Mode Akses Berbagai |
CSMA/TDMA |
| Saluran RF |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Mengirim daya |
0.25/0.5/1/2/4 ((5) Watts ((Dual Antenna) |
Single Hop
Jarak Komunikasi |
30-100 km (LOS), 1-30 km (Daerah Perkotaan) |
| Mode Kerja |
Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Dynamic routing/Multi-hop relay, Star/Line/Network/Hybrid |
| Konektor |
Serial port (point-to-point bidirectional, point-to-multiple unidirectional) / Network port (unicast, multicast, broadcast) / Voice, Location (broadcast) |
| Single Hop Delay |
Rata-rata 7mS (1MHz BW) |
| Enkripsi |
DES, AES128/256, SNOW3G/ZUC opsional, Chip/TF kartu enkripsi khusus atau mesin enkripsi eksternal |
| Mode Anti-Jamming |
Pemilihan saluran pemindaian spektrum manual, Pemilihan frekuensi cerdas yang ditingkatkan full band ((pengetahuan spektrum) / FHSS/Roaming mode
Opsional |
| Manajemen Lokal/Jarak Jauh |
Frekuensi operasi, bandwidth saluran, ID jaringan, daya transmisi dan pengaturan parameter lainnya, pemindaian spektrum, tampilan real-time dan catatan statistik topologi jaringan,rasio sinyal ke kebisingan kekuatan medan link, unggah dan unduh lalu lintas, jarak node, peta elektronik GPS/Beidou, suhu/voltase/jamming Pemantauan, upgrade perangkat lunak. |
| lainnya |
Waktu startup kurang dari 28 detik, dan waktu akses jaringan/update/switchover kurang dari 1 detik.
Tidak ada batasan pada kapasitas pengguna dari satu sistem (256 node atau lebih) dan jumlah hop di jaringan Mesh (Data 15+ hop, suara 10+ hop, video 8+ hop).Total kerugian tingkat transmisi untuk lebih dari tiga hop kurang dari 70%.
Pelacakan pembawa otomatis, disesuaikan dengan penyimpangan frekuensi Doppler ±6 kHz, mendukung komunikasi seluler pada kecepatan di atas 7200 kilometer per jam (6Mach, 2000 meter per detik).
|
|
Ukuran Jaringan/
Kemampuan Multi-Hop
|
Jaringan Tunggal Lebih dari 256 Node/15 Hops |
| Suhu Operasi |
-40°C ~ +80°C |
| Tingkat Perlindungan |
IP66, IP67/IP68 Disesuaikan |
| Baterai |
8-10/6-8 jam untuk 114/77.7Wh (Radio genggam) |
Tegangan/
Konsumsi Daya |
3.5-5VDC/Operasi 1-2A/Standby 0.5-1A@3.5-5V, 0.25Watt x2, NB-nano
9-32VDC/Operasi 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Watt x2, NB-mini
9-39VDC/Operasi 0,5-1A/Standby 0,4-0,6A@12V, 1Watt x2
12-36VDC/Operasi 1-2A/Standby 0,5-0,7A@12V, 2/4 ((5) watt x2
18-32VDC/Operasi 3-6A/Standby 0,7-0,9A@16.8V, 10Watt x2
18-32VDC/Operasi 6-7A/Standby 0,7-0,9A@20V, 20/40(50) watt x2
|
| Pemilihan Daya |
Pasokan listrik dengan baterai twist-lock atau kabel utama |
| Dimensi/Bobot |

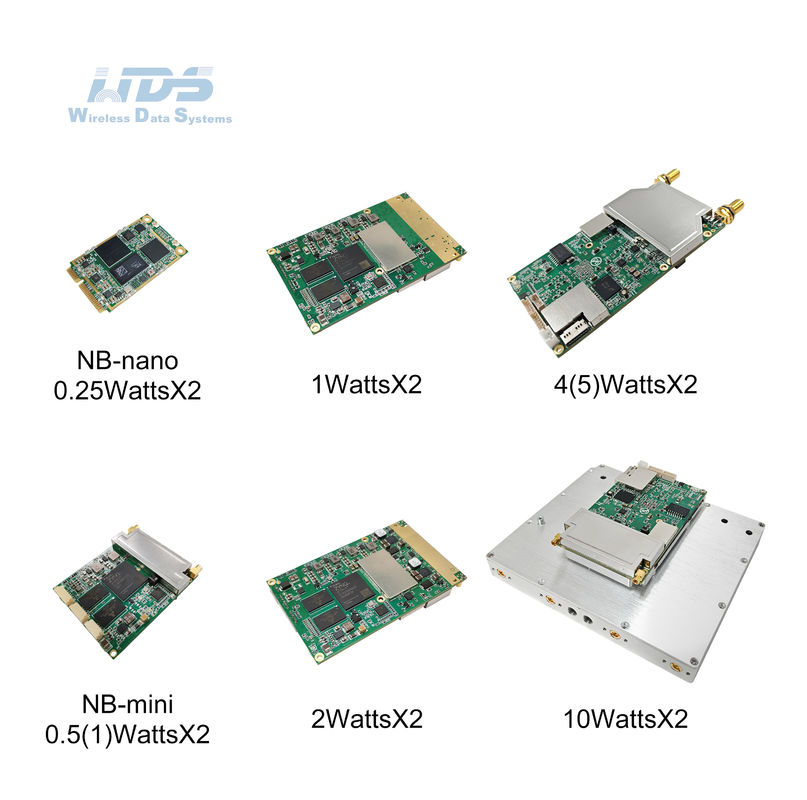

5.1x3.0x0.6cm/11g, 0.25Watt x2 Modul, NB-nano
5.8x4.8x1.0cm/27g, 0.5Watt x2 Modul, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 Modul
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 modul
11.5x5.4x1.3cm/56g, 5Watt x2 Modul
12.7x11.0x3.4cm/524g, 10 ((20) Watt x2 Modul

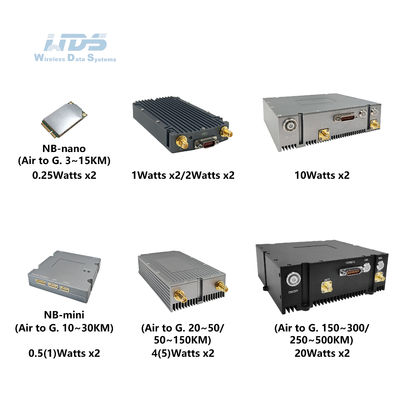

5.1x3.0x0.7cm/14g, 0.25Wx2 Dual Antenna Airborne, NB-nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini
6.0x5.8x1.3cm/60g, 0.5 ((1) Wx2 Dual Antenna Airborne, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Dual Antenna Airborne-Iron Gray
13.8x6.2x2.7cm/225, 4(5)Wx2 Dual Antenna Airborne-Iron Gray
12.8x13.4x3.8cm/598g, 10/20Watt x2 Dual Antenna Airborne-Iron Gray
14.2x14.0x5.0cm/962g, 10/20Watt x2 Dual Antenna Airborne-Black

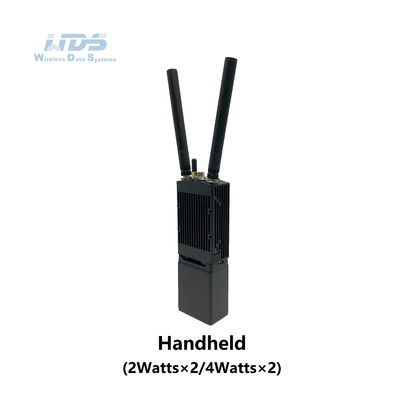

19.0x6.8x3.8cm/769g, dengan baterai 11.1V/77.7Wh Dual Antenna Handheld |
| Instalasi/Warna |
4 lubang pemasangan/hitam, besi abu-abu, militer hijau opsional |
| Antarmuka dasar |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
|
Dorong untuk berbicara /
Antarmuka bantu
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Ekstensi Jaringan Opsional |
Routing Jaringan Publik/4G LTE, integrasi WB-NB, Serat, Satelit |
| Ekstensi Video Opsional |
HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indikator Status Tautan |
Merah tetap - Jaringan tidak terhubung
Berkedip merah - Memulai/tidak terhubung ke jaringan
Hijau tetap - Jaringan terhubung
Berkedip hijau - PTT suara tidak berfungsi
|
| Indikator Link RSSI |
Hijau tetap - Kualitas link sangat baik
Biru tetap - Kualitas link bagus
Konstan kuning - Kualitas link sedang
Ungu stabil - Kualitas link sedikit lebih buruk
Merah tetap - Kualitas tautan buruk atau tautan tidak berfungsi
|
|
Antarmuka Manajemen/
Antarmuka Kontrol
|
Manajemen jaringan berbasis web/GUI, API untuk antarmuka pengembangan sekunder/SNMP
|
